Numérisation par scan 3D de bâtiments VS relevé de cotes manuel

Le domaine du bâtiment et de la construction connaît des avancées technologiques importantes. L’un de ces progrès consiste en l’utilisation de scanners laser 3D pour la réalisation de relevés de côtes et de plans métrés d’appartements, de maisons ou de bâtiments.

Ces systèmes offrent une alternative aux méthodes traditionnelles de prise de mesures manuelles, souvent fastidieuses et sujettes à erreurs. Dans cet article, nous explorerons les avantages de la numérisation par scanner 3D par rapport au relevé de cote manuel ainsi que la manière dont un relevé de cotes peut être réalisé à l’aide d’un scanner 3D.

Les méthodes traditionnelles de relevé de côtes impliquent souvent la prise de nombreuses mesures manuelles et le report de ces mesures sur un plan papier. Cette approche est sujette à erreurs et peut entraîner des imprécisions coûteuses en termes de temps et d’argent pour les projets de construction ou de rénovation.

Avec un scanner 3D, ces erreurs sont considérablement réduites. L’appareil capture l’intégralité de l’environnement en trois dimensions, permettant ainsi aux professionnels du bâtiment de travailler avec des données numériques précises et fiables.

Pour réaliser un relevé de cotes d’un édifice classé, d’un bâtiment, d’une maison ou d’un appartement à l’aide d’un scanner 3D, nos professionnels suivent généralement les étapes suivantes :

1. Préparation du site : avant de commencer la numérisation, il est recommandé de préparer le site en retirant les objets encombrants et en veillant à ce que toutes les zones à scanner soient accessibles.
2. Positionnement du scanner : le scanner 3D doit être placé à un emplacement permettant une vue claire et dégagée des éléments à numériser. Il est possible de réaliser plusieurs scans depuis différents points si nécessaire, pour couvrir l’ensemble des zones d’intérêt.

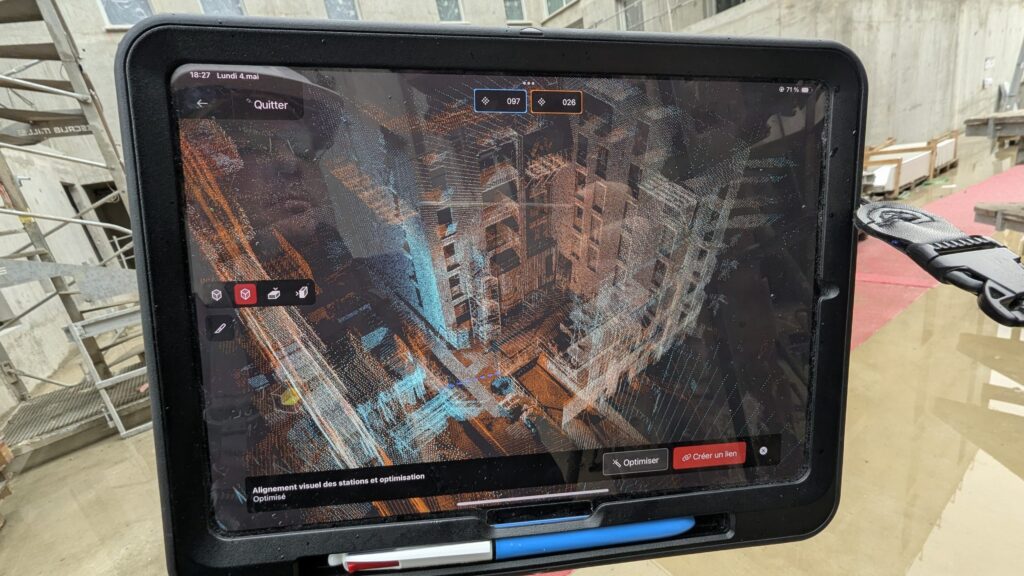

3. Acquisition des données : une fois le scanner positionné, le processus de numérisation peut commencer. L’appareil génère un nuage de points, représentation 3D constituée de millions de points de mesure. La durée de cette étape varie selon la complexité des espaces à numériser et la résolution souhaitée.
4. Traitement des données : les données récoltées par le scanner sont fusionnées grâce à nos logiciels d’assemblage de nuage de point.

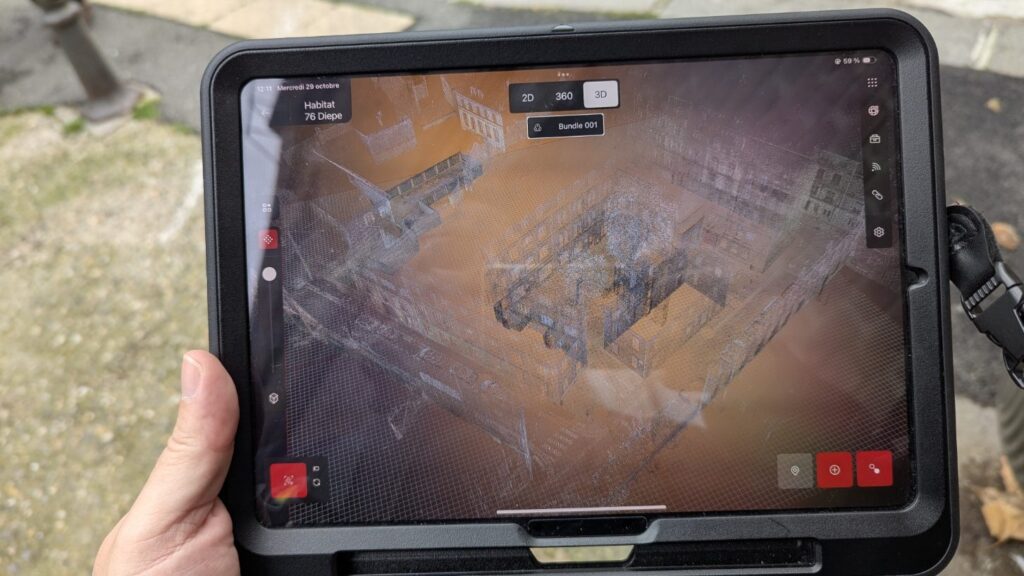

5. Exploration du nuage de points : le nuage de points ainsi réalisé sera exporté sous différent formats possibles (E57, RCP, etc…) afin d’être introduits dans un logiciel de DAO, où il sera traité et exploité afin de générer des plans métrés et des modélisations 3D.

Les scanners 3D ouvrent de nombreuses possibilités dans divers secteurs d’activité liés à la construction et à l’architecture. Voici quelques exemples d’applications :

• Rénovations et réhabilitations : la précision des relevés de côtes réalisés par scanner 3D permet aux architectes et maîtres d’œuvre de disposer d’une base solide pour planifier les travaux de rénovation et assurer la compatibilité des nouveaux éléments avec l’existant.
• Extension et surélévation : la modélisation 3D obtenue à partir du nuage de points facilite grandement la conception d’extensions ou de surélévations de bâtiments, en offrant une meilleure vision globale du projet.
• Diagnostics énergétiques : les relevés de cotes permettent de calculer avec précision les surfaces et volumes concernés par les déperditions thermiques, contribuant ainsi à optimiser les performances énergétiques des bâtiments.
• Inspection technique : en capturant les moindres détails d’un ouvrage, le scanner 3D s’avère être un outil précieux pour l’inspection et l’évaluation de l’état d’un bâtiment, notamment dans le cas d’infrastructure vieillissante ou endommagée.
• Protection du Patrimoine bâti : en capturant les données d’un bâtiment, qu’il soit classé ou non, permet de le protégé du temps, des dégradations et des intempéries. En effet, le fait de scanner par exemple la charpente d’une cathédrale (comme Notre Dame de Paris), à permis de reconstituer celle-ci avec une grande fidélité de l’originale, avec une grande précision.
• Gestion du Patrimoine : il est très utile de connaitre l’importance de son patrimoine mobilier et immobilier. Grace au relevé par scanner 3D, l’intégralité des données scannées peut-être reproduite, permettant lors d’une retranscription sur la maquette numérique, de réaliser des tableaux quantités de mobilier, d’équipements de sécurité, de luminaires, de matériaux, etc… Il devient alors très simple de gérer son patrimoine pour de futurs investissements ou travaux.
• Faciliter les appels d’offres : bon nombre de collectivités ou de grands groupes réalisent des appels d’offres, mais ne disposent pas des plans à jour des états existant. Concept-plan.net réalise en amont des appels d’offres les relevés permettant ainsi à chaque lot, ou chaque corps d’état de répondre dans les meilleures conditions, et de fournir des offres beaucoup plus précises et détaillées, évitant des écarts de prix anormaux du aux manques de précisions des plans généralement transmis. Le résultat est sans appel, faire le relevé des existants génère de grandes économies !
