Jumeau numérique de quartier pour les projets d’aménagement urbain
Nous relevons par drone et au scanner laser un quartier, un site ou une opération d’aménagement, puis nous en tirons une maquette 3D mesurée de l’existant. Les projets dessinés par l’architecte, l’urbaniste ou le paysagiste y prennent place, pour être vérifiés, phasés et présentés aux élus comme aux habitants.
Bâtiments, voiries et projets réunis dans le jumeau numérique d’un quartier
Un jumeau numérique de quartier réunit dans une même maquette les bâtiments, voiries, stationnements et végétation existants, puis les constructions et les espaces publics à venir.
Nous travaillons à l’échelle d’un quartier, d’un site ou d’une opération. La maquette y est assez précise pour placer un bâtiment, une allée ou une aire de jeux et en vérifier l’emprise sur le site réel.
- 01
Le relevé du site
Le drone couvre les toitures, les voiries et les espaces verts, le scanner laser complète au sol les façades et les zones plus détaillées.
- 02
Les bâtiments existants
Façades, toitures et volumes des bâtiments conservés, modélisés à partir du relevé avec leurs hauteurs réelles.
- 03
Les bâtiments en projet
Les constructions conçues par l’architecte sont placées dans la maquette, à leur emplacement et à leur altitude réels.
- 04
Les vues de présentation
Images de synthèse, panoramas à 360° et vidéos tirés de la maquette, pour montrer le projet tel qu’il sera vu depuis la rue.
Relevé du siteQuartier des Claires-Fontaines à Coutances, campus international du cheval à Goustranville.
Présenter un projet urbain aux élus et aux habitants
À Coutances, une interface personnalisée permet aux décideurs, aux urbanistes et aux habitants de naviguer dans la maquette du quartier des Claires-Fontaines et d’en explorer les propositions d’aménagement.
90 000 m² relevés par drone puis modélisés, pour la rénovation d’un quartier dédié à la jeunesse.
Un plan masse se lit difficilement en réunion publique. Une vue prise à hauteur de piéton, ou un panorama dans lequel on tourne librement, montre tout de suite ce qui change devant chez soi, qu’il s’agisse de la largeur d’une allée, de la place d’un parking ou de la hauteur d’un immeuble voisin.
Nous produisons ces supports à partir de la même maquette que celle qui sert aux études. Les vues restent ainsi fidèles au projet, et se mettent à jour quand il évolue.
Panoramas à 360°
Des points de vue dans lesquels on tourne sur soi-même, pour se projeter dans les futurs espaces publics.
Images et vidéos de synthèse
Pour les réunions publiques, les expositions et la communication de la collectivité.
Maquette consultable en ligne
Une interface où chacun navigue dans le quartier et compare les propositions.
Insérer un projet dans le site existant

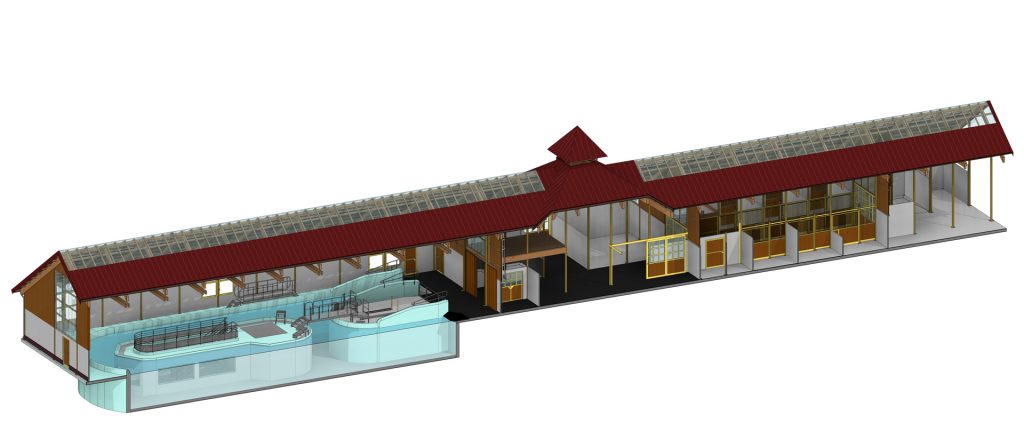

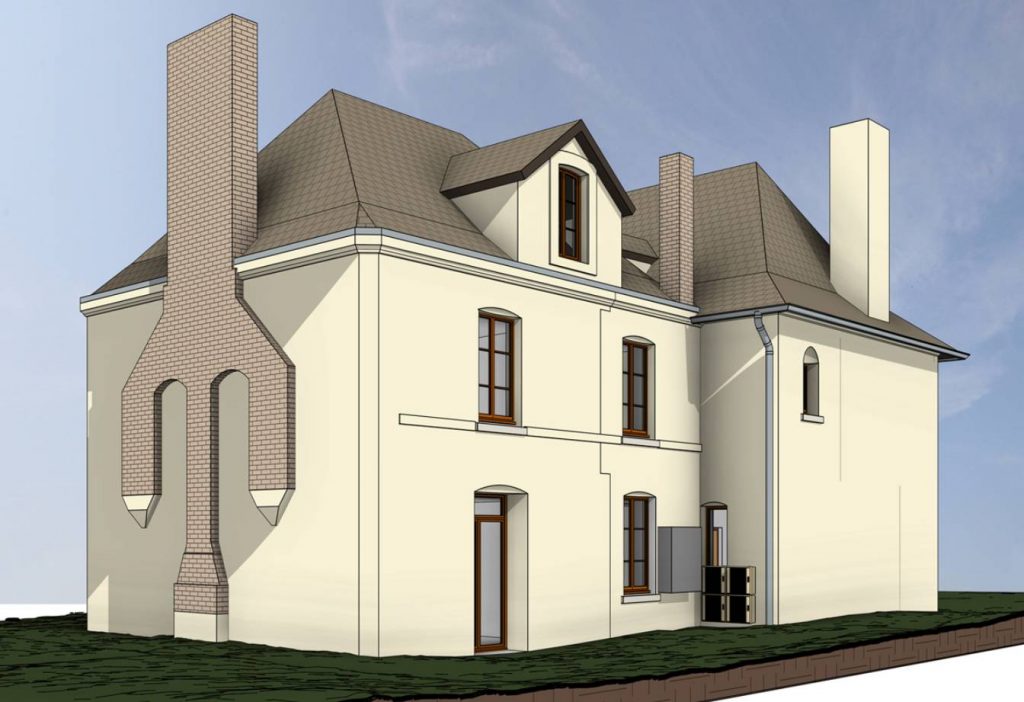

Au campus international du cheval de Goustranville, les 15 bâtiments existants, les paddocks, la végétation, les routes et les chemins ont été relevés et modélisés, puis les bâtiments conçus par l’architecte Jean Amoyal ont été placés dans la maquette.
Les aménagements sont conçus par l’architecte, l’urbaniste ou le paysagiste ; nous les plaçons tels qu’ils les ont dessinés dans une maquette mesurée du site. Volumes, vues depuis l’espace public et accès se vérifient avant les travaux. Le projet peut aussi se parcourir en visite virtuelle.
- État existant
Le site relevé
Bâtiments, voiries, végétation et niveaux du terrain, relevés par drone et au scanner laser.
- Projet
Les constructions placées
Les fichiers de l’architecte sont intégrés à la maquette, sur le terrain tel qu’il est.
- Diffusion
Images et vidéo
À Goustranville, images de synthèse et vidéo ont été produites pour la Région Normandie.
Quartiers et sites modélisés en Normandie
Toutes nos réalisationsCoutances (50)
Quartier des Claires-Fontaines
- secteur
- Aménagement
- Manche
- 50
Goustranville (14)
Campus international du cheval
- bâtiments modélisés
- 15
- relevé en
- 2020

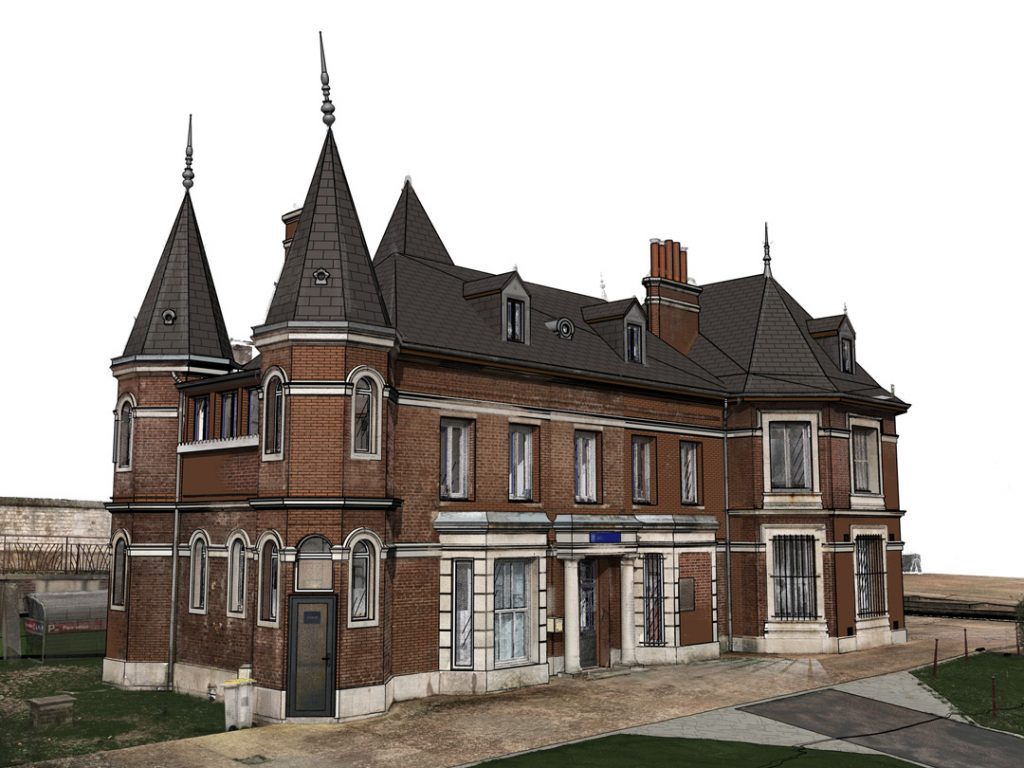

Jumièges (76)
Office de tourisme de Jumièges
- stations de scan
- 131
- relevé en
- déc. 2024
Du plan d’ensemble à la vue depuis la rue
La même maquette sert aux services techniques qui préparent les travaux et à la collectivité qui présente le projet.
Préparer l’aménagement
La vue d’ensemble situe le projet dans son quartier, avec les bâtiments conservés, les équipements à réhabiliter, la voirie, le stationnement et les espaces verts. Les services techniques et le maître d’œuvre y repèrent les zones de travaux et les accès de chantier sur un fond mesuré.
- 1Bâtiments conservés
- 2Équipements
- 3Voirie
- 4Bâti environnant
Montrer le projet aux habitants
À hauteur de piéton, chacun lit la largeur des allées, les plantations, les bancs et la hauteur des façades. Ces vues, les panoramas à 360° et la maquette navigable servent aux réunions publiques et aux expositions.
- 1Allée
- 2Plantations
- 3Mobilier urbain
- 4Façades
Bâtiments conservésÉquipements du quartierVoirie et stationnementBâti environnant simplifié
Allée piétonnePlantations et massifsMobilier urbainFaçades des logementsQuartier des Claires-Fontaines, Coutances
Déroulé d’une modélisation de quartier
Du relevé du site à la diffusion des vues, une même équipe suit le projet.
Matériel et livrables
- Relevé aérienDrone, photogrammétrie
- Relevé au solScanner Leica RTC360
- MaquetteAutodesk Revit
- RendusImages, 360°, vidéo
- 01
Périmètre et usages
Nous fixons avec vous l’emprise à relever, le niveau de détail des bâtiments et les supports attendus, puis nous établissons le devis.
- 02
Relevé du site
Le drone couvre l’ensemble du quartier, le scanner laser les façades et les espaces à détailler. Quand un plan topographique certifié ou des limites de propriété sont nécessaires, nous travaillons avec un géomètre-expert.
- 03
Modélisation de l’existant
Bâtiments, voiries, stationnements, végétation et niveaux du terrain sont modélisés à partir du relevé, dans nos agences du Havre et de Deauville.
- 04
Intégration du projet
Les fichiers de l’architecte, de l’urbaniste ou du paysagiste sont placés dans la maquette du site existant.
- 05
Vues et diffusion
Images de synthèse, panoramas à 360°, vidéo ou maquette consultable en ligne, selon ce qui a été convenu.
Pour les collectivités, les aménageurs et les concepteurs
Communes et intercommunalités
Préparer la rénovation d’un quartier ou d’un équipement public, et la présenter en réunion publique.
Aménageurs et bailleurs
Disposer d’une maquette mesurée de l’opération pour en suivre les phases et les montrer aux partenaires.
Architectes, urbanistes et paysagistes
Placer un projet dans le site réel pour en vérifier les volumes, les vues et les accès.
Porteurs de grands projets
Présenter un site et ses constructions futures à des financeurs, comme le campus de Goustranville à la Région Normandie.
