Scan 3D de sites industriels et d’usines en activité
Concept-plan.net relève au scanner laser vos ateliers, lignes de production, entrepôts et locaux techniques sans arrêter la production, puis livre les plans, la maquette Revit ou le nuage de points dont vos équipes et vos bureaux d’études ont besoin.
Un site relevé tel qu’il est, sans arrêter la production
Dans une usine, les plans d’origine correspondent rarement à ce qui est en place, avec des machines déplacées, des réseaux ajoutés, des mezzanines et des extensions construites au fil des années. Avant d’implanter une ligne ou de modifier une installation, nous relevons donc l’existant réel.
Le scanner laser mesure des millions de points à 360 degrés depuis plusieurs stations, en intérieur comme en extérieur. Nos techniciens se placent dans les allées et les zones de circulation, en accord avec vos consignes de sécurité, et la production continue pendant le relevé.
Les charpentes métalliques à plus de dix mètres, les réseaux en hauteur et les équipements imbriqués sont mesurés depuis les stations, sans nacelle et sans retour sur site pour une cote oubliée.
- de la production
- Sans arrêt
- Mesures et photos HDR
- 360°
- Précision laser
- Au millimètre
- Charpentes et réseaux en hauteur
- Sans nacelle
Les usages du relevé 3D dans une usine
Le même nuage de points sert aux travaux neufs, à la maintenance, aux méthodes et à la sécurité, sans remesurer le site à chaque nouveau projet.
Implanter une machine ou une ligne
Nous mesurons emprises, hauteurs libres, passages de réseaux et circulations avant la commande, pour voir les interférences sur la maquette avant le montage.
Travaux neufs
Modifier une installation
Pour un remplacement d’équipement, un retrofit ou le déplacement d’un convoyeur, l’intégrateur conçoit sur des cotes réelles.
Retrofit · intégration
Préparer la maintenance
Accès, démontages et interventions en hauteur se préparent sur le nuage de points, depuis le bureau.
Maintenance
Agrandir ou réaménager le bâtiment
Pour une extension, une mezzanine, un nouveau quai ou une réorganisation des flux, l’architecte part d’une maquette à jour.
Extension · flux
Mettre à jour les plans et le DOE
Plans PDF et DWG à jour pour l’exploitation, les assurances et les contrôles réglementaires.
Plans · DOE
Disposer d’un jumeau numérique
Une maquette Revit du site et une visite virtuelle où chacun prend des cotes sans se déplacer, pour suivre le patrimoine industriel dans le temps.
Maquette Revit · visite virtuelle
Ateliers, entrepôts et locaux techniques relevés au scanner
Du local technique de quelques dizaines de mètres carrés au site de plusieurs milliers de mètres carrés, la méthode reste la même ; seul le nombre de stations change.
Production
Ateliers et halls de production
Lignes, machines, ponts roulants, mezzanines et passerelles relevés avec le bâtiment qui les abrite.
Les zones encombrées sont couvertes par des stations rapprochées.
Logistique

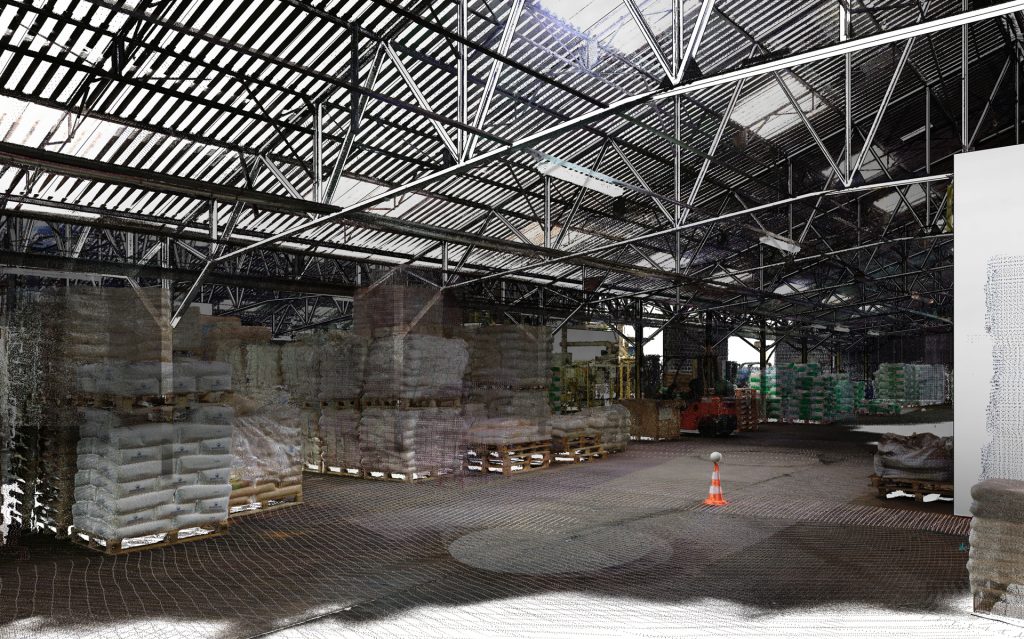

Entrepôts et plateformes
Grandes portées, rayonnages, quais et cours de manœuvre.
Les surfaces et les hauteurs libres sont mesurées pour réorganiser le stockage ou agrandir.
Technique
Locaux techniques et réseaux
Chaufferies, salles de machines, gaines et réseaux en hauteur.
Le relevé donne la position des réseaux existants avant toute modification.
Déroulé d’un relevé sur site industriel
L’intervention se prépare avec votre responsable travaux ou maintenance, selon les horaires, les accès et les règles de sécurité du site.
Visite et cadrage
Zones à relever, niveau de détail, formats attendus par vos logiciels et contraintes de circulation sur le site.

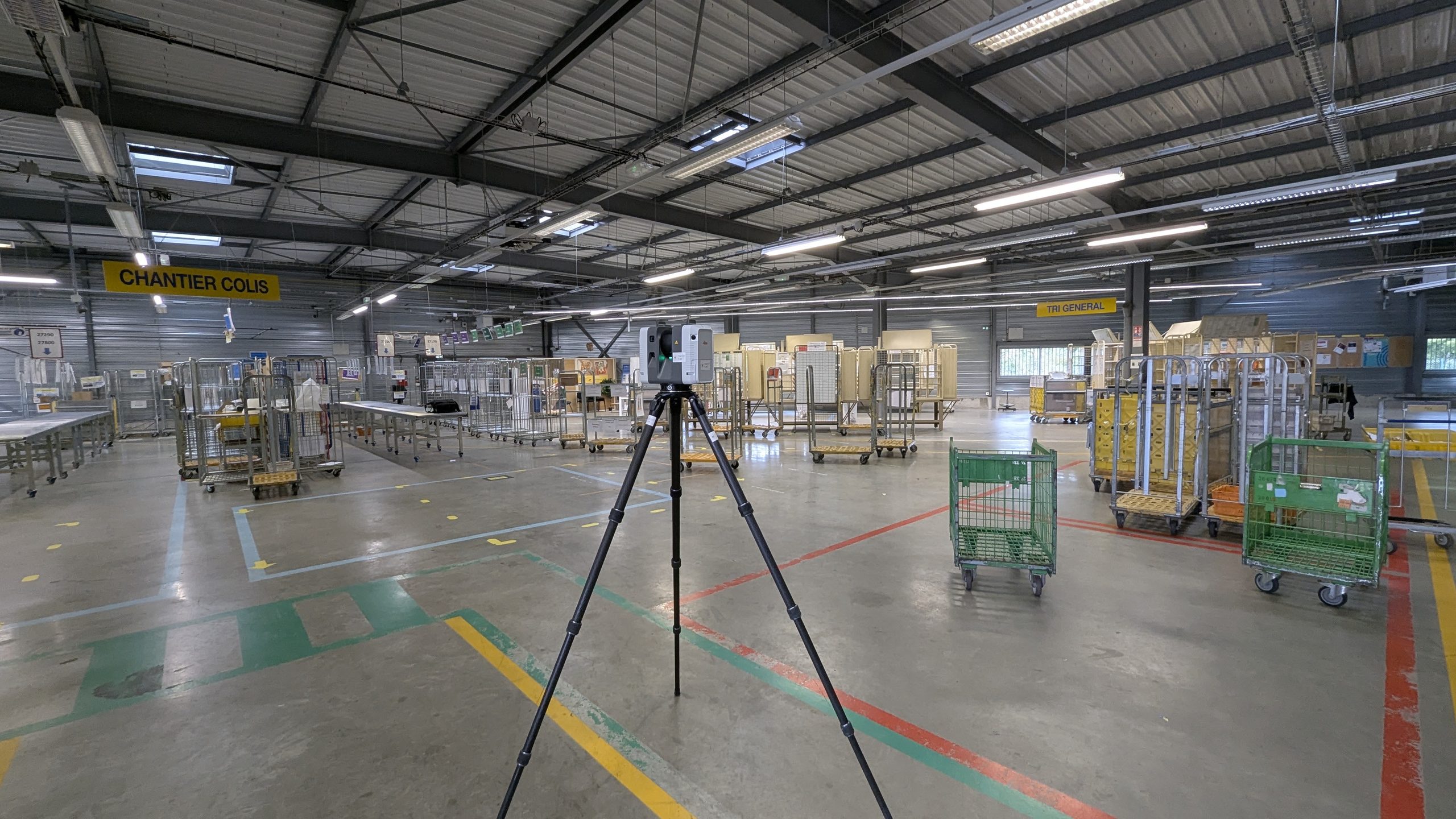

Relevé en activité
Les stations de scan sont placées dans les allées et autour des installations, en coordination avec vos équipes, sans arrêt de production.
Assemblage et contrôle
Toutes les stations sont assemblées dans Leica Cyclone REGISTER 360 en un nuage de points unique, dont la qualité est vérifiée.
Plans et maquette
Nos équipes produisent les plans et la maquette Revit, ou vous livrent le nuage de points pour vos propres logiciels.
Les livrables et les formats
Le format est fixé avant le relevé, pour que les fichiers s’ouvrent directement dans vos outils de conception, de maintenance ou de gestion.
RCP · E57

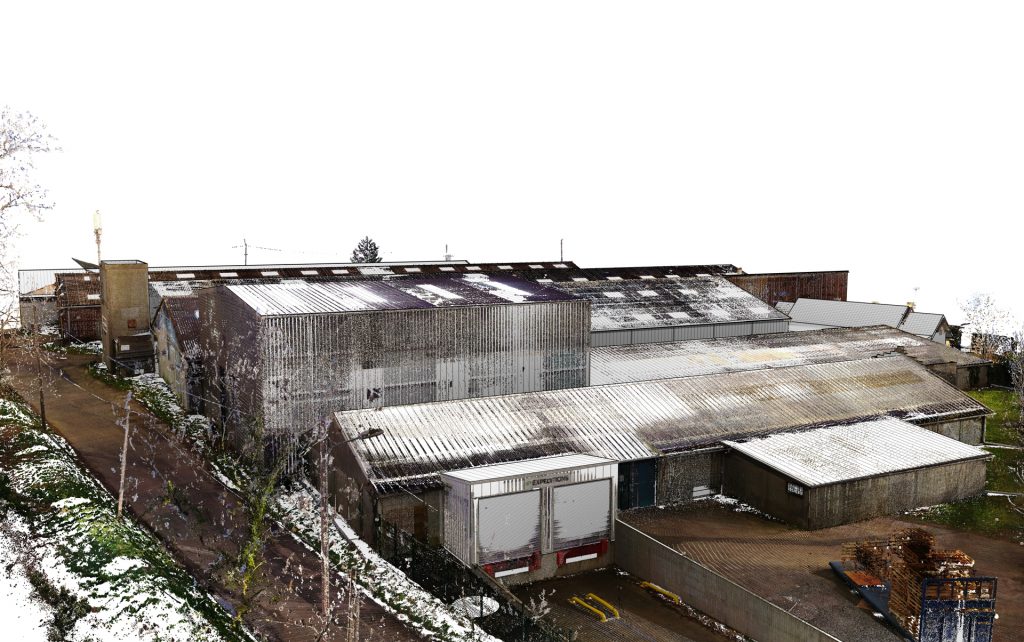

Nuage de points
Le relevé complet en couleur, à exploiter dans Autodesk ReCap, Revit, AutoCAD ou vos logiciels de CAO.
DWG · DXF · PDF
Plans 2D
Plans, coupes et façades cotés pour les travaux, l’exploitation et le DOE.
RVT · IFC

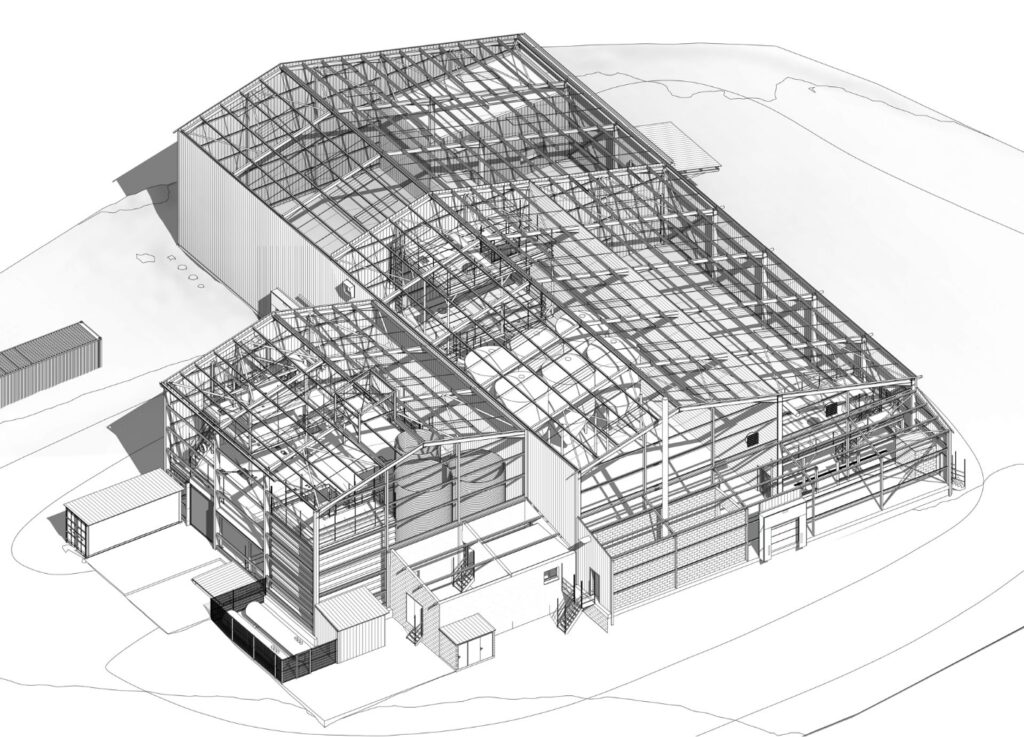

Maquette BIM
La maquette Revit du bâtiment et de ses installations, au niveau de détail convenu.
Visite virtuelle
Le site consultable à distance
Chaque station de scan se parcourt à 360 degrés, avec prise de cotes.
Des sites industriels déjà relevés
Toutes nos réalisations industrielles
Pourquoi confier le relevé de votre site à Concept-plan.net
Depuis 2016, la même équipe relève les sites et les modélise, et vous gardez un seul interlocuteur du premier scan à la maquette livrée.
Un seul interlocuteur du scan à la maquette
Nos équipes assurent le relevé, l’assemblage, les plans et la maquette Revit, et 95 % des modélisations sont faites en interne.
Un relevé pensé pour un site en activité
Stations placées hors des zones de travail, consignes de sécurité du site respectées, production maintenue.
Un matériel de mesure de référence
Scanner laser Leica RTC360, assemblage contrôlé dans Leica Cyclone REGISTER 360, drone pour les toitures.
Des équipes en France
Depuis Le Havre, au cœur d’un bassin industriel, en Normandie, en Île-de-France et partout en France ; aucune mission n’est délocalisée.
Pour les industriels, les intégrateurs et les bureaux d’études
Le relevé d’un site industriel sert à toutes les équipes qui conçoivent, modifient ou entretiennent l’outil de production.
Directions techniques et travaux neufs
Préparer une implantation ou une extension sur l’existant réel du site.
Responsables maintenance
Préparer les interventions et garder des plans à jour de l’usine.
Intégrateurs et ensembliers
Concevoir une ligne ou un équipement sur des cotes mesurées, sans interférence au montage.
Architectes et bureaux d’études
Travailler dans Revit sur une maquette fidèle du bâtiment et de ses installations.
Décrivez-nous la surface, les zones à relever et les livrables attendus ; nous organisons l’intervention selon les contraintes de votre production.
