Visite virtuelle 3D issue du scan 3D et du jumeau numérique BIM
Nous relevons votre bâtiment au scanner laser 3D, nous en tirons le nuage de points et la maquette BIM sous Revit, puis une visite que l’on parcourt pièce par pièce pour prendre des cotes, ouvrir la fiche d’un équipement ou passer en vue maquette. Nos équipes relèvent dans toute la Normandie et en Île-de-France.
Du nuage de points à la maquette texturée
Le relevé de l’hôpital Jacques Monod, à Montivilliers, est montré ici depuis le même point de vue à chaque étape, du nuage de points du scanner et du drone à la maquette blanche, puis à la maquette texturée.
Des millions de points mesurés par le scanner laser et le drone, assemblés station par station. Les points portent leur position et leur couleur.
Nous redessinons dans le nuage les volumes, toitures, façades et ouvertures, soit la géométrie de l’existant sans les matériaux.
Les matériaux relevés sont appliqués. La maquette se lit comme le bâtiment réel et sert de base à la visite.
Mesures, fiches et plans dans la visite du jumeau numérique

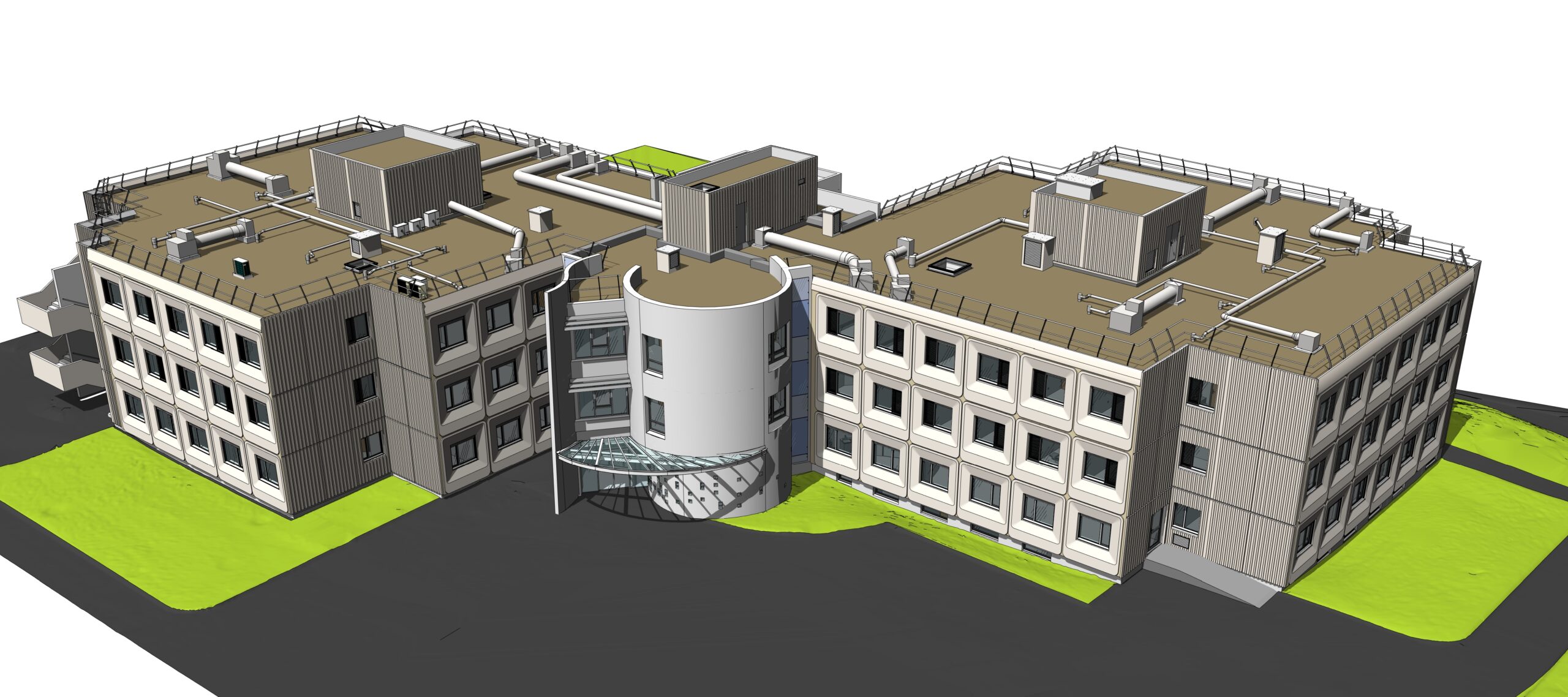

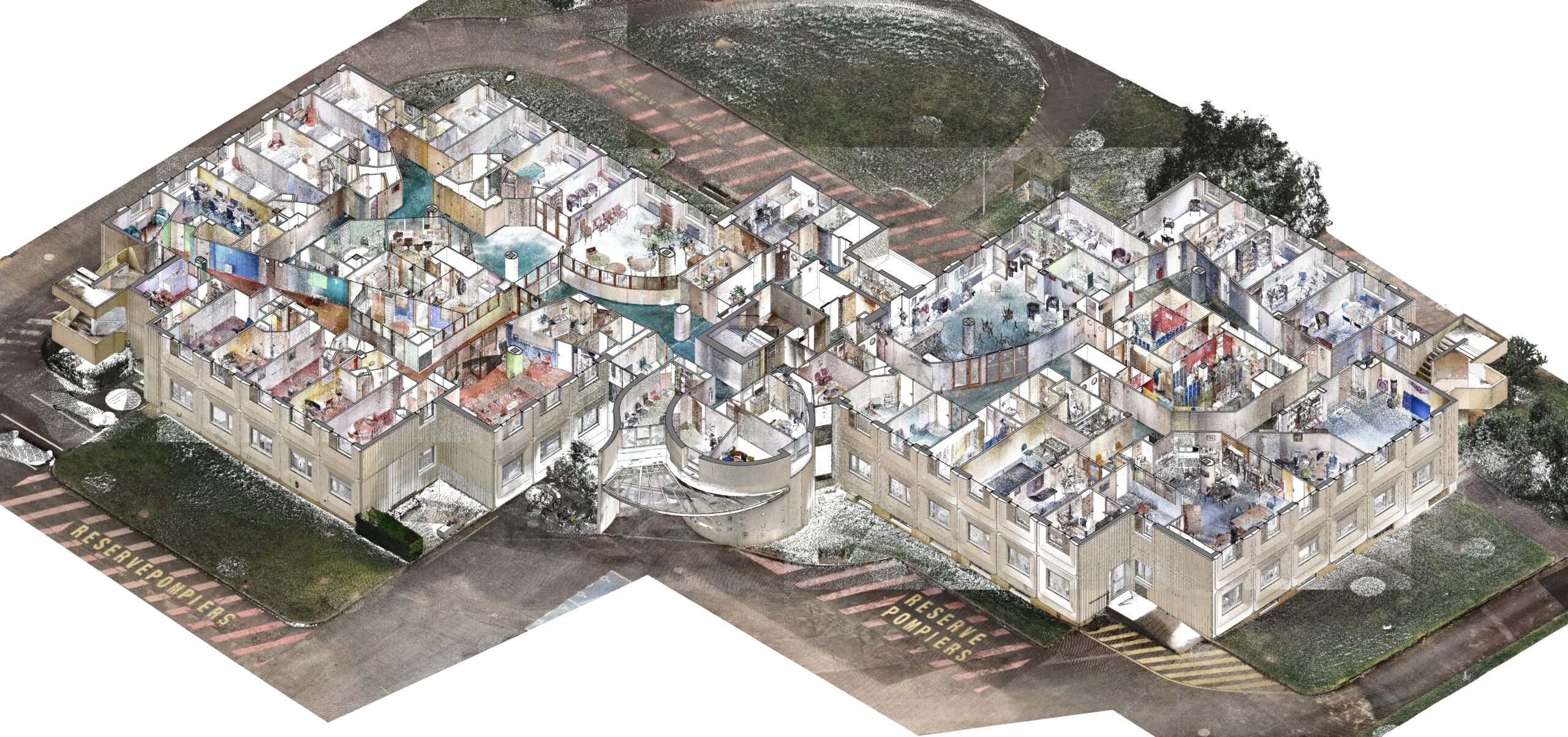

Cette démonstration reprend la maquette du centre Esquirol du CHU de Caen, que nous avons relevé au scanner 3D et modélisé sous Revit. Les points ouvrent ce que l’on vient chercher dans un jumeau numérique.
Prise de cotes
Deux clics sur la maquette ou le nuage de points : la distance s’affiche entre les deux.

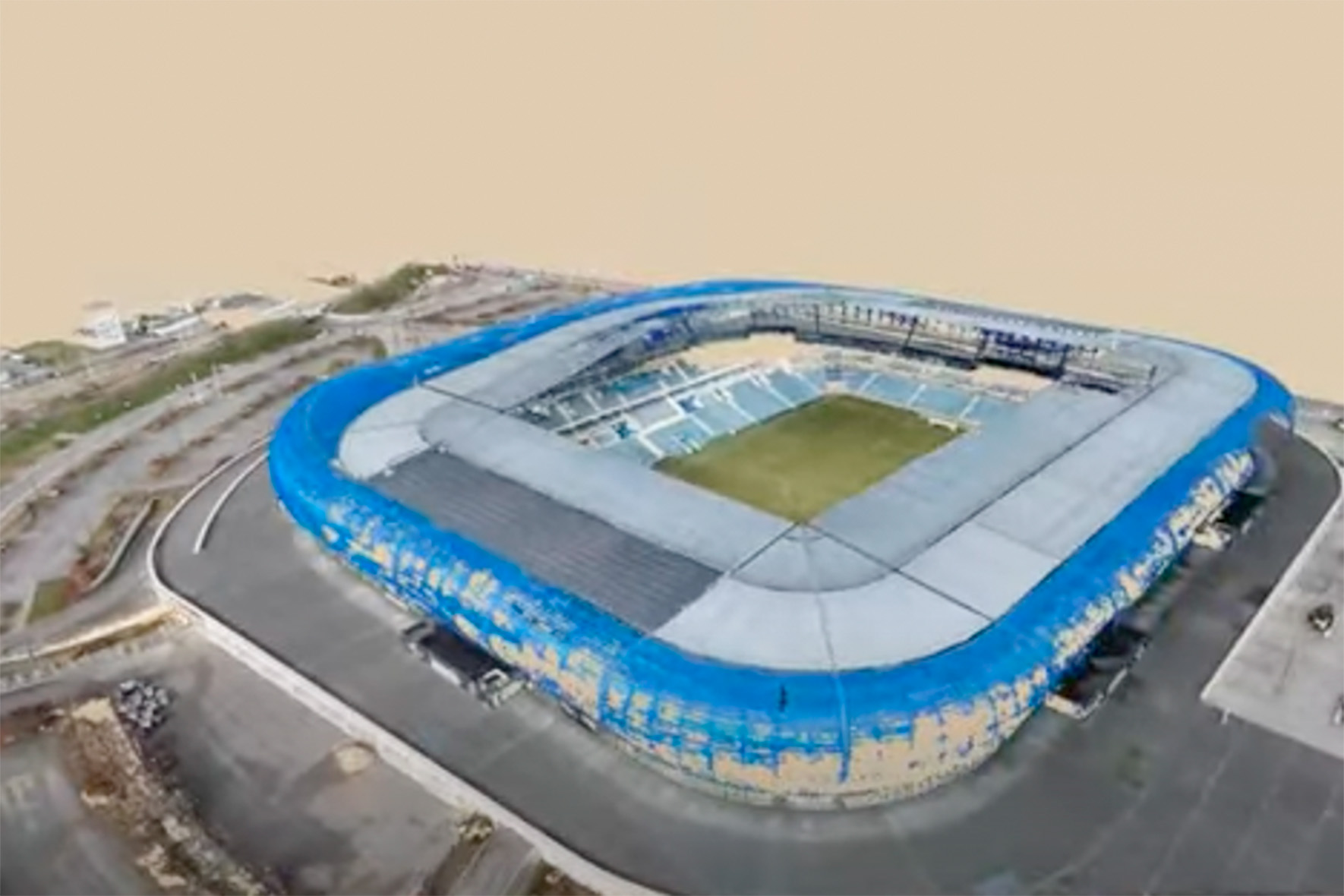

Le Stade Océane, numérisé jusqu’au dernier siège

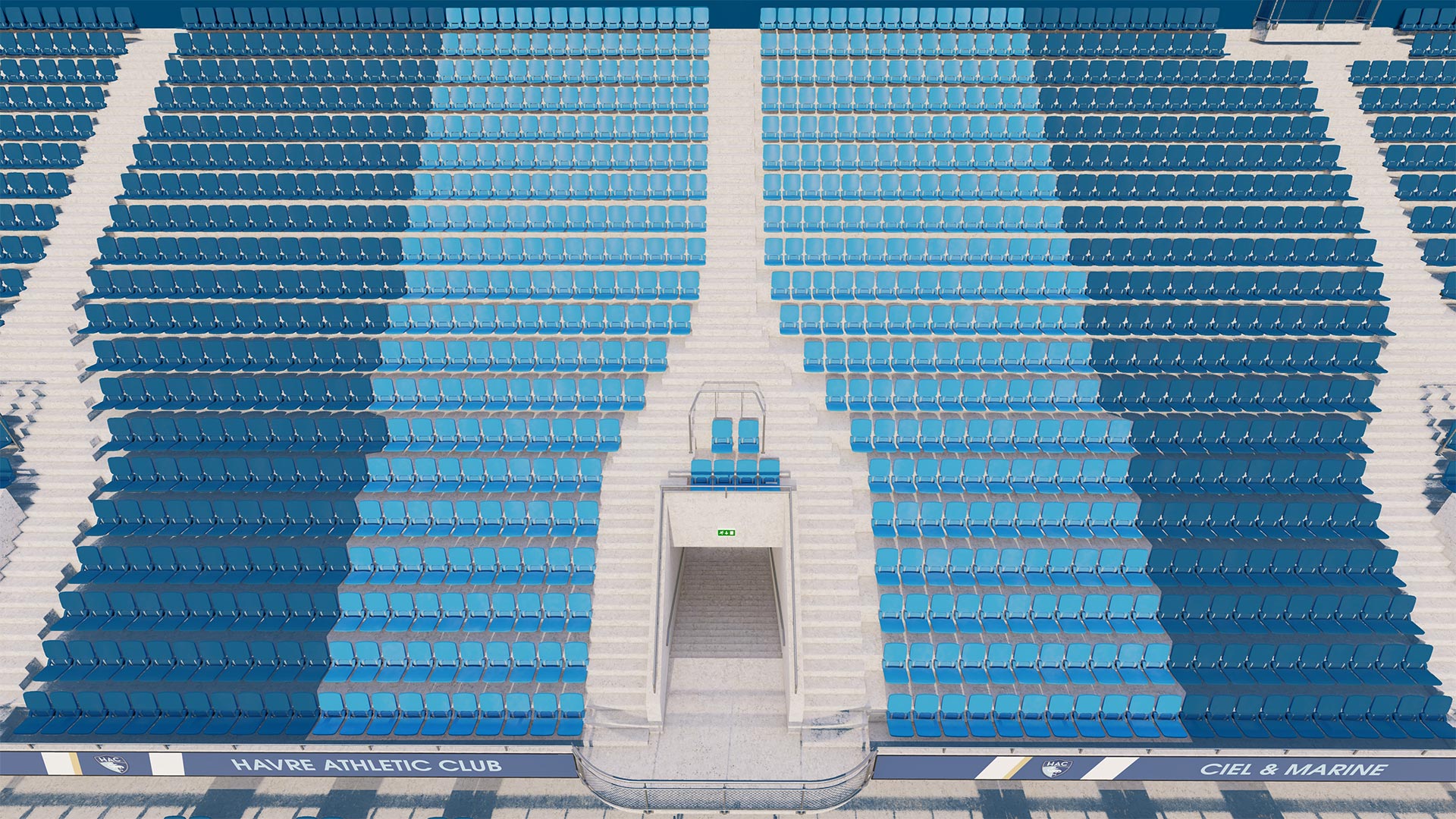

Au Stade Océane du Havre, nous avons réalisé 600 scans pour numériser le terrain, les tribunes, les loges et les espaces hospitalités. Le jumeau numérique compte les 25 000 sièges ; il a servi à produire, pour la billetterie en ligne, la vue depuis chaque emplacement, puis des visites des espaces hospitalités.
Scanner laser 3DJumeau numériqueVues de la billetterieVisites des espaces hospitalités
Écoles, collectivités et commerces qui reçoivent du public
Écoles et collectivités
Donner aux services techniques une maquette des bâtiments, consultable par tous.

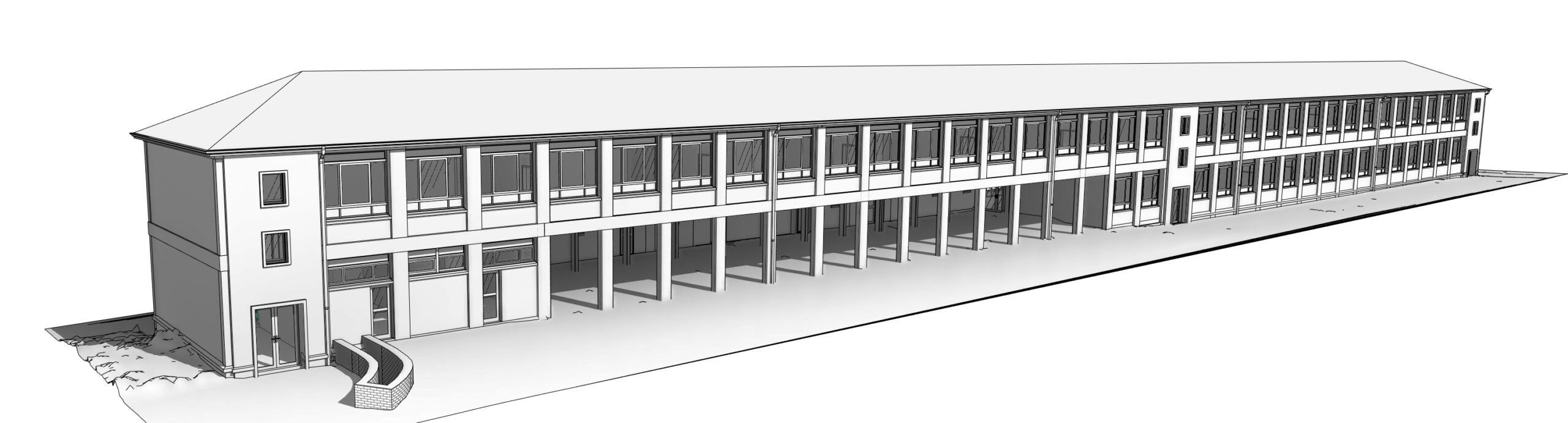

École Césaire Levillain · Grand-Quevilly, Côte d’Albâtre
Commerces et établissements en visite Matterport
Une visite 3D de toute la surface, avec la vue maquette et les mesures, pour présenter un lieu.

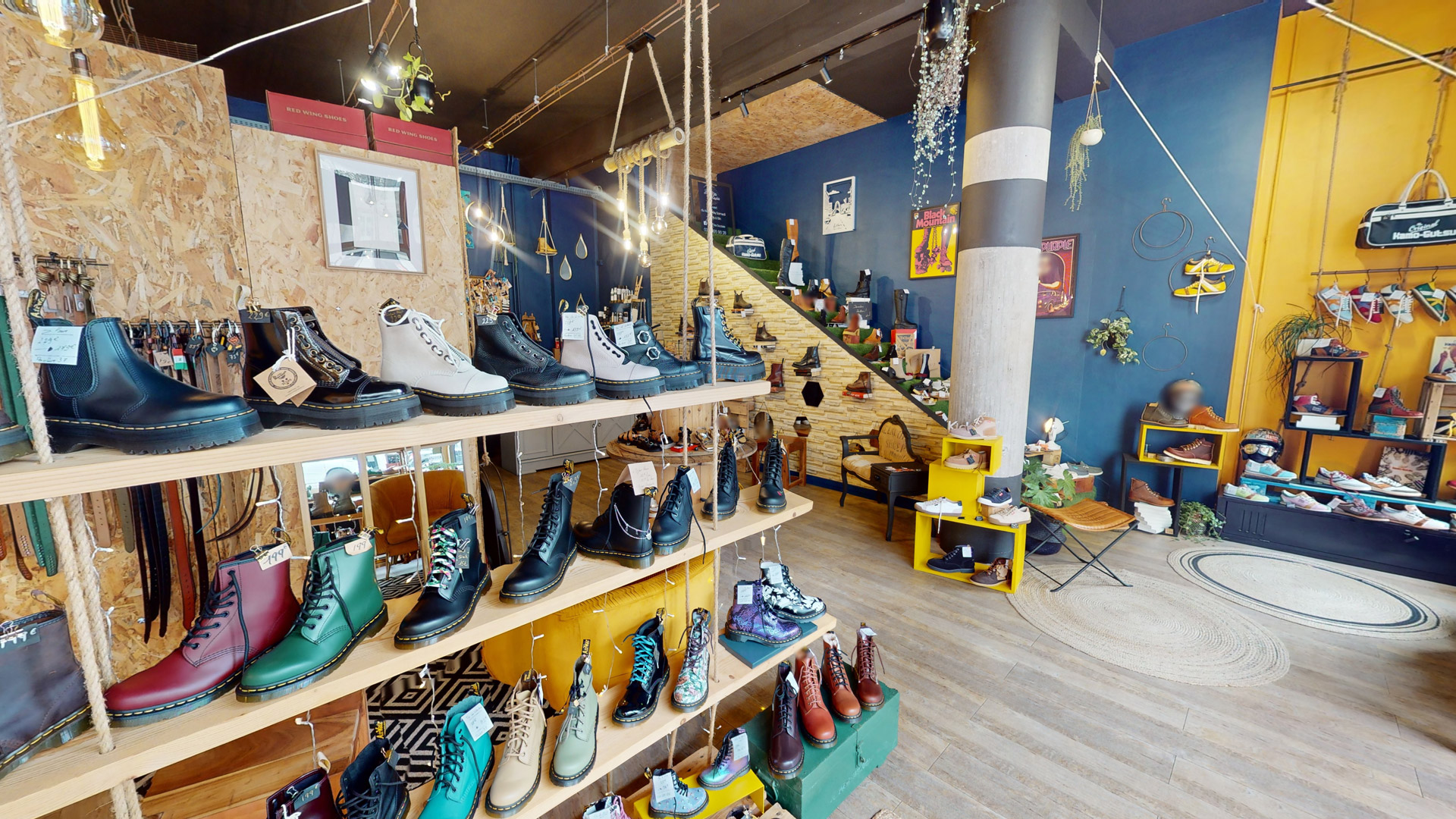

La P’tite Dockée, lycée Schuman-Perret · Le Havre
Jumeaux numériques et visites 3D livrés
Toutes nos réalisations
Montivilliers (76)
Hôpital Jacques-Monod, Groupe hospitalier du Havre
- scan
- 289
- relevé en
- janv. 2024
Caen (14)
Centre Esquirol, CHU de Caen
- stations de scan
- 1200
- relevé en
- sept. 2023
Bois-Guillaume (76)
Siège du Crédit Agricole Normandie-Seine
- secteur
- Tertiaire
- Seine-Maritime
- 76
Le Havre (76)
Stade Océane, numérisation 3D
- scan
- 600
- date
- à partir de 2021
Grand-Quevilly – 76
École Césaire-Levillain
- stations de scan
- 120
- relevé en
- mars 2022
Le Havre (76)
La P’tite Dockée, magasin de chaussures
- panoramas créés
- 12
- relevé en
- avr. 2024
Du relevé sur site à la visite du jumeau numérique
Le relevé sur site
Scanner laser 3D pour les intérieurs et les façades, drone pour les toitures, caméra Matterport quand la visite doit couvrir toute la surface.
L’assemblage du nuage de points
Les stations de scan sont recalées entre elles. Le nuage complet sert ensuite de référence pour toutes les cotes.
La modélisation BIM
Nous redessinons l’existant sous Autodesk Revit au niveau de détail convenu, des seuls volumes et ouvertures jusqu’à la maquette intégrale avec mobilier et équipements.
La visite et ses données
Panoramas, nuage de points et maquette sont reliés dans la visite, avec les mesures, les fiches et les plans de niveau.
La livraison
Vous recevez le lien de la visite, la maquette Revit et les plans aux formats PDF et DWG.
