Relevé 3D et scan 3D de bâtiments industriels

Nous relevons au scanner laser les usines, ateliers et entrepôts, charpentes métalliques et toitures comprises, pendant que le site travaille. Vous recevez les plans en PDF et DWG et la maquette numérique sous Revit, pour une rénovation, une extension ou la maintenance.

2 réalisations industrielles, sur 1 département.

Ateliers, entrepôts et couvertures industrielles relevés

Nous avons relevé ou modélisé ces bâtiments industriels en Normandie, charpentes métalliques et couvertures comprises.

Ateliers et entrepôts

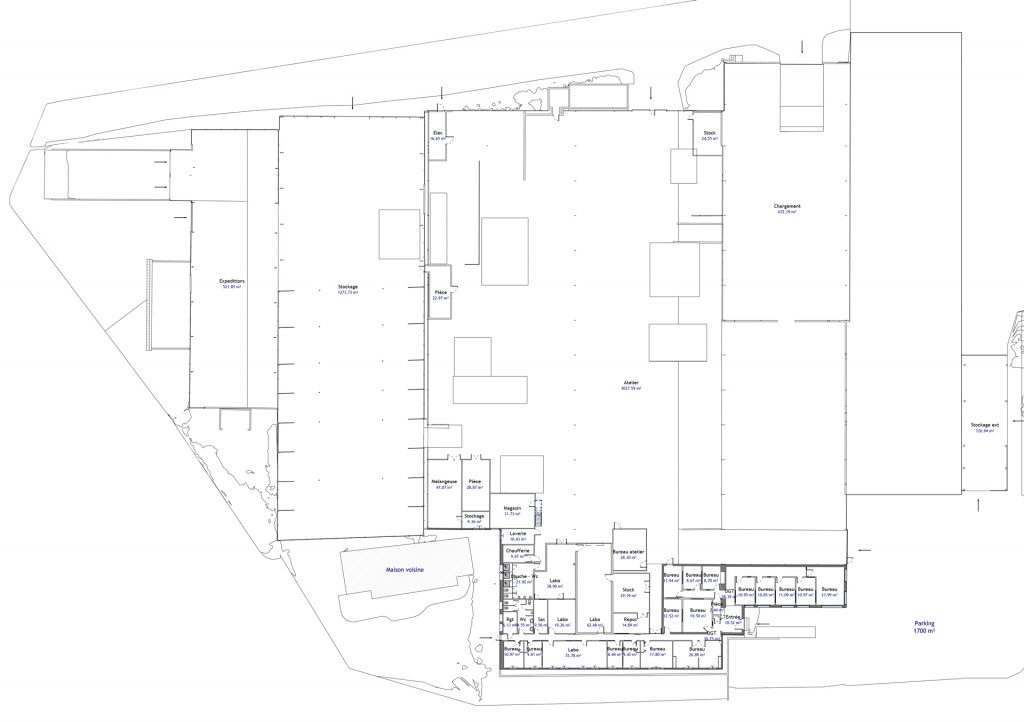

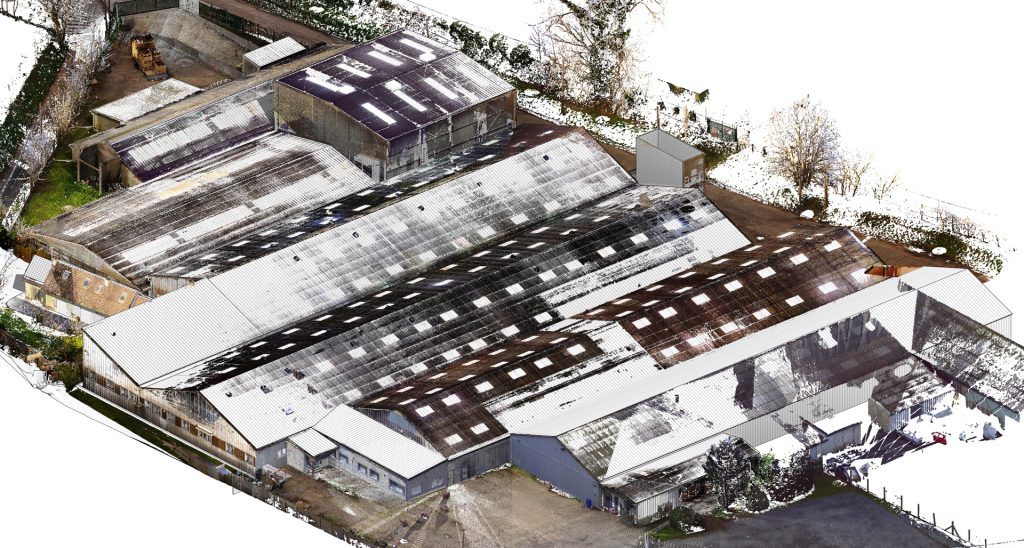

Halls de stockage, ateliers et bureaux d’un même site, avec leurs charpentes, relevés en une seule campagne. Au Havre, les ateliers et entrepôts de la SCRD ont été relevés au scanner laser, puis livrés en maquette numérique et en plans PDF et DWG.

m² d’ateliers et d’entrepôts relevés au Havre
6 500

Bâtiments techniques des collectivités

Entrepôts et ateliers municipaux ou intercommunaux, relevés intérieur et extérieur avant leur rénovation. À Saint-Valery-en-Caux, l’entrepôt de la Communauté de communes de la Côte d’Albâtre a été relevé au scanner 3D, puis livré en maquette numérique et en plans PDF et DWG.

stations de scan pour l’entrepôt de Saint-Valery-en-Caux
220

Couvertures et bardages métalliques

Modélisés élément par élément pour les entreprises qui les posent. À l’aéroport de Deauville, chaque élément de toiture et de bardage a été modélisé et calepiné pour l’Entreprise Normande de Couverture.

éléments calepinés à l’aéroport de Deauville
240

Plans DWG, maquette Revit et visite du relevé

Nous livrons le nuage de points, les plans et la maquette au service maintenance, au bureau d’études et à l’entreprise de travaux. Pour un site en production, voir le scan 3D d’usine en activité ; pour la gestion du bâtiment, le BIM pour l’industrie.

  1. Chaque station capture en 5 à 10 minutes tout ce qui est visible à 360°. La visite du relevé, consultable depuis un navigateur, sert ensuite à montrer une ligne de production à un interlocuteur éloigné ou à compter les extincteurs d’un bâtiment de 10 000 m² sans quitter son bureau.

  2. Plans de niveaux, coupes et façades de l’existant, livrés en PDF pour la lecture et en DWG pour votre bureau d’études ou votre maître d’œuvre.

  3. La maquette Autodesk Revit va du simple volume au modèle très détaillé, avec les quantités qui servent à commander les matériaux et les équipements renseignés pour la maintenance.

Déroulement d’un relevé 3D industriel

Nous relevons un site industriel en cinq étapes, préparées avec le responsable du site.

  1. Périmètre du site et devis

    Avec le responsable du site, nous calons les zones à relever, les horaires d’accès et les règles de sécurité, puis nous chiffrons les livrables.

  2. Relevé pendant l’activité des équipes

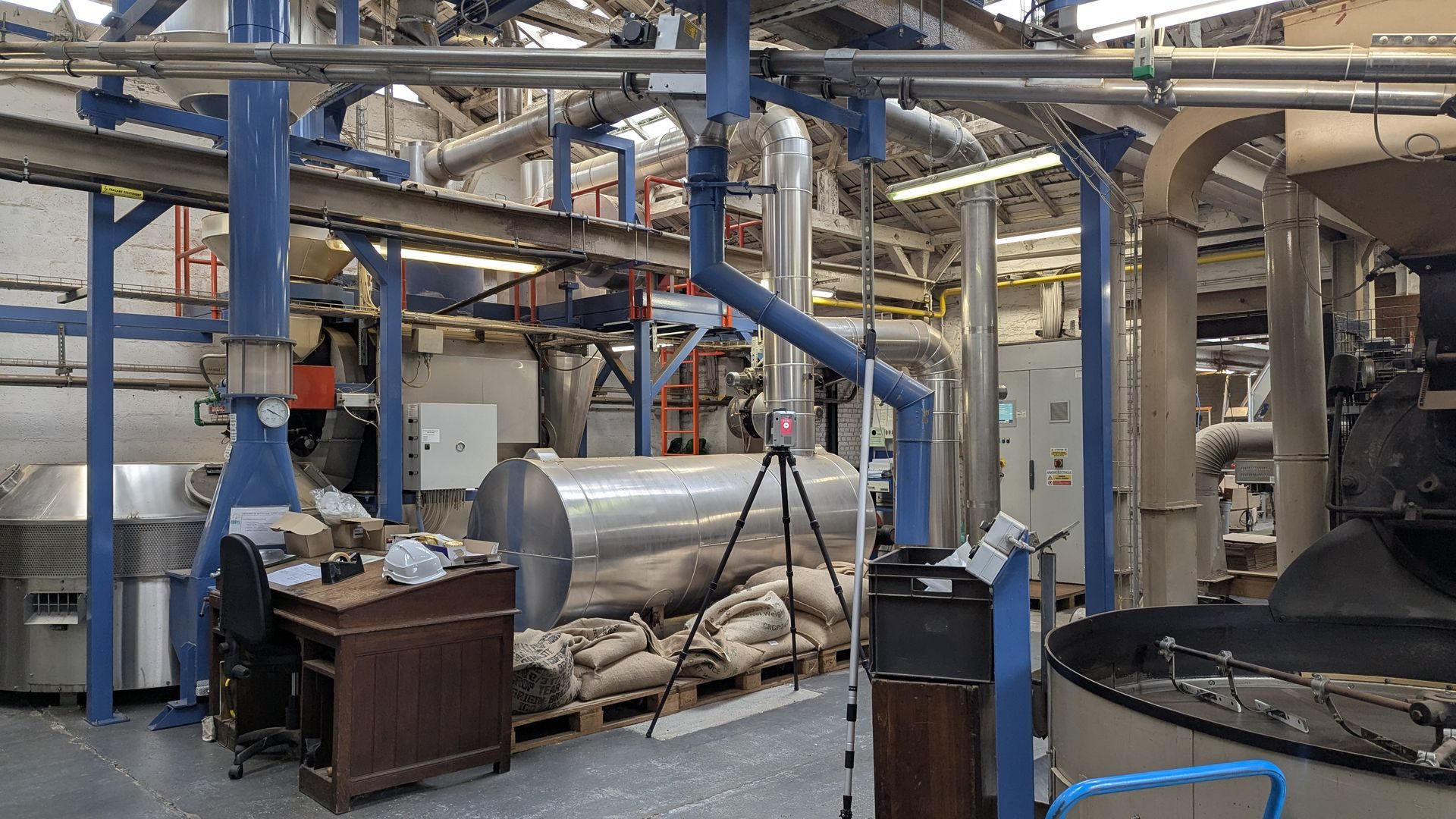

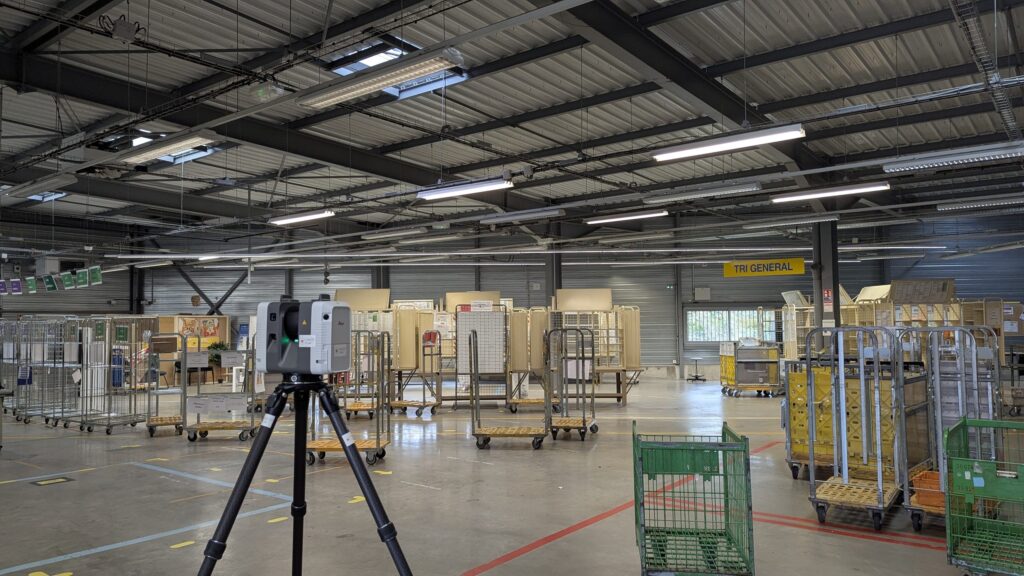

    Le scanner passe de station en station, 5 à 10 minutes chacune. Silencieux, avec un laser de classe 1 invisible, il laisse les équipes travailler autour. Le drone complète pour les toitures.

  3. Assemblage du nuage de points

    Les stations sont assemblées puis nettoyées des chariots et des engins passés pendant le relevé.

  4. Plans et maquette Revit

    Nos dessinateurs reportent charpentes, poteaux et réseaux visibles sur les plans, depuis le Havre et Deauville.

  5. Livraison en DWG et en Revit

    Le bureau des méthodes reçoit les fichiers et l’accès à la visite, pour vérifier une hauteur sous charpente sans aller en atelier.

Scan 3D de charpentes métalliques et de toitures industrielles

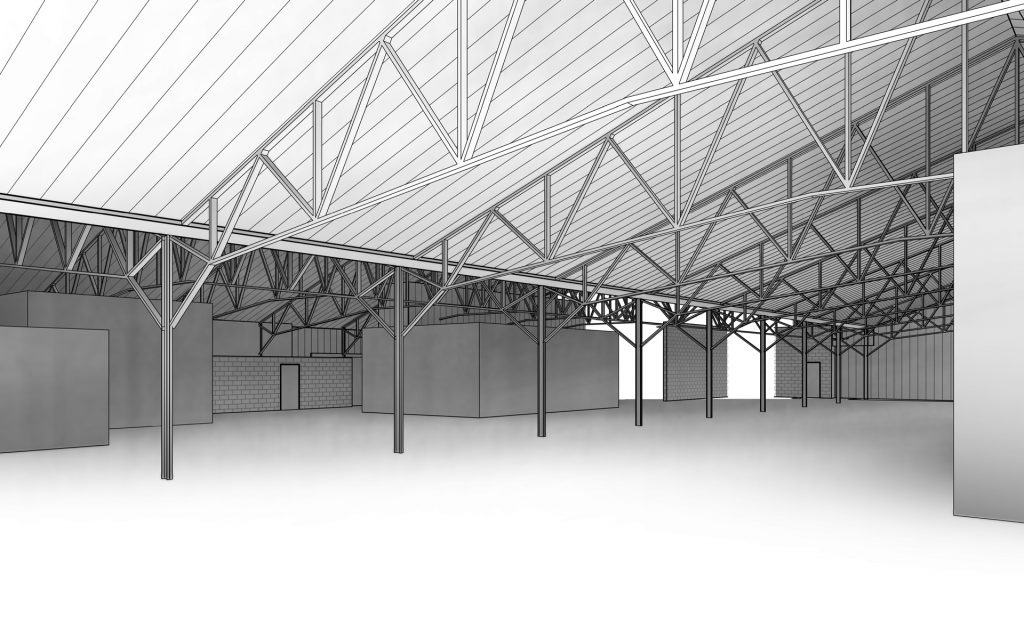

Posé au sol, notre scanner relève les charpentes métalliques à plus de 10 mètres de haut, sans nacelle ; aux ateliers SCRD du Havre, la charpente a ensuite été modélisée sous Revit. Pour la couverture elle-même, le drone prend le relais par photogrammétrie.

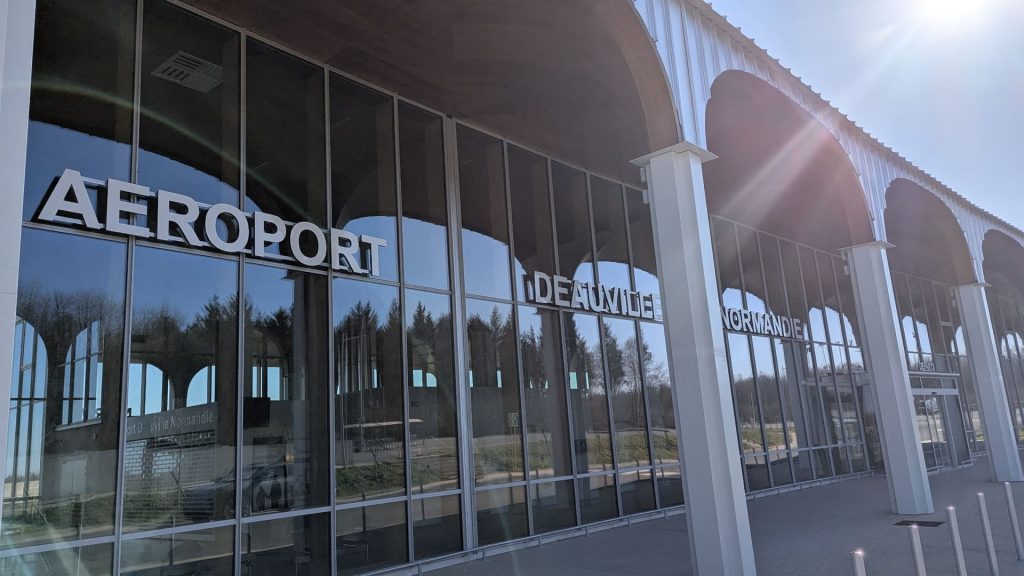

Les entreprises de couverture et de bardage nous confient aussi la maquette de l’enveloppe. Pour l’aéroport de Deauville, l’Entreprise Normande de Couverture (groupe H2RA) devait habiller des formes courbes en panneaux Kalzip AF-434, que nous avons modélisés, placés et comptés un à un avant la fabrication.

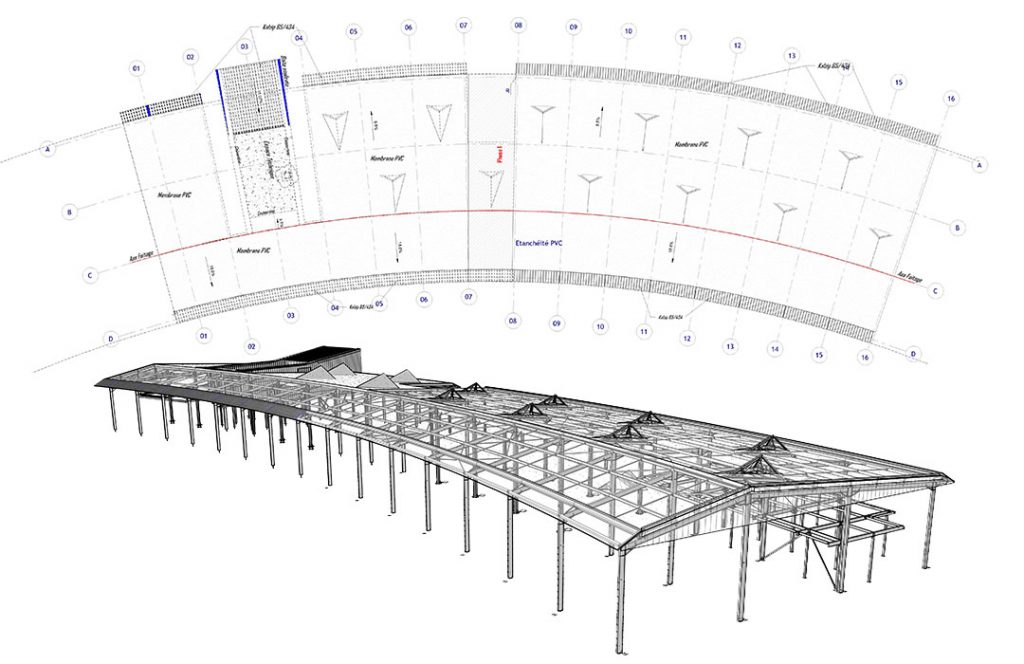

Maquette Numérique 3D Revit - Aéroport Deauville Normandie
Plan de calepinage de la toiture

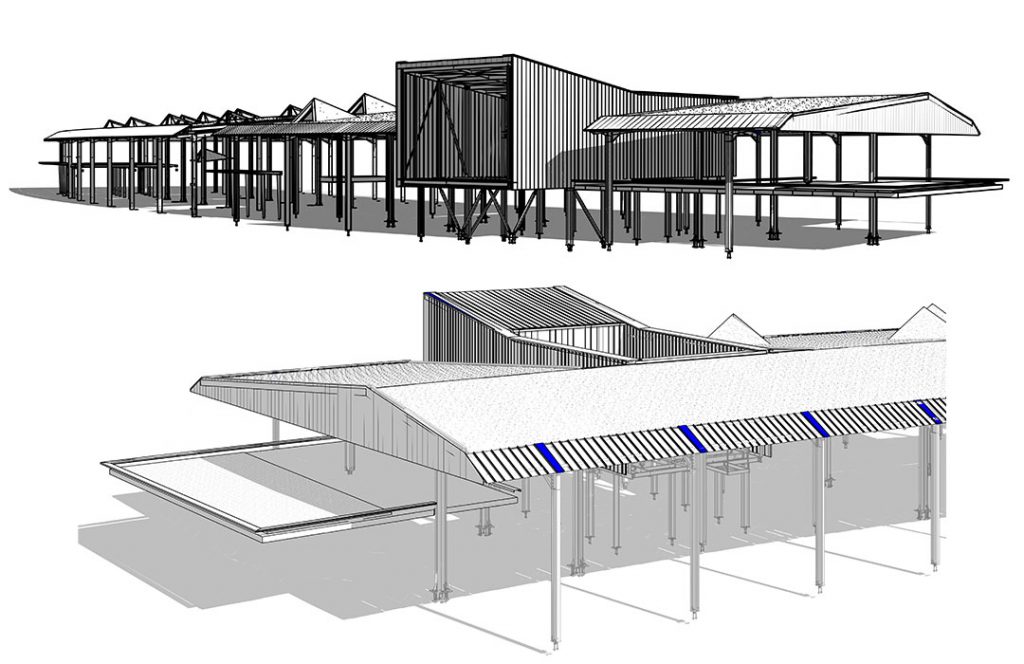

Maquette Numérique 3D Revit - Aéroport Deauville Normandie
Maquette de la structure et du bardage
éléments de couverture et de bardage calepinés
240
maquette réalisée à partir des données techniques des fabricants
Revit
plans techniques 2D et 3D, plan de calepinage et quantitatif de chaque élément
PDF · DWG
