Scan 3D à Cherbourg relevés de bâtiments dans le Cotentin
Nous relevons au scanner laser les immeubles en granit du centre, les bâtiments portuaires et industriels et les équipements publics, puis nous livrons les plans en PDF et DWG, la maquette numérique sous Revit et les orthoimages. Nos équipes viennent de Deauville, à deux heures de Cherbourg.
Relevé d’un immeuble cherbourgeois du XIXe siècle, niveau par niveau
Le centre de Cherbourg aligne des immeubles du XIXe siècle aux façades de granit et de schiste. Leurs murs épais, leurs planchers anciens et leurs escaliers d’origine demandent un relevé complet, que nous menons de la cave aux combles.
Caves
Dans les caves voûtées en granit, souvent humides, la coupe donne les hauteurs réelles et l’épaisseur des murs avant un assainissement ou un aménagement.
- Coupes
- Plans de sous-sol
- Épaisseurs de murs
Boutique sur rue
Le rez-de-chaussée commerçant change souvent d’usage. Le plan coté de l’existant sert au nouvel aménagement et l’élévation au dossier de la devanture.
- Plan d’aménagement
- Élévation de devanture
- Surfaces
Bureaux du premier étage
Qu’il accueille un cabinet, une agence ou une association, le plateau est relevé avec ses cloisons et ses équipements, puis livré en plans et en maquette.
- Plans de niveau
- Maquette Revit
- Tableaux de surfaces
Escalier commun
La coupe de l’escalier, avec ses volées, ses paliers et sa trémie, sert aux travaux de copropriété et à l’étude d’un éventuel ascenseur.
- Coupe de l’escalier
- Plans des paliers
- Trémie
Appartements
Les murs y sont rarement d’équerre et les cloisons ont souvent bougé ; nous livrons les plans cotés de chaque logement avec ses surfaces.
- Plans de l’existant
- Surfaces par pièce
- Aménagement virtuel
Balcons
Dalles, consoles et garde-corps exposés aux embruns sont relevés et dessinés pour une réparation ou un contrôle.
- Élévations
- Détails
- Orthoimage
Façade de granit
L’orthoimage met la façade à l’échelle, pierre par pierre, pour chiffrer un ravalement ou préparer une restauration.
- Orthoimage
- Élévation cotée
- Relevé des modénatures
Combles et toiture
Le relevé de la charpente, des lucarnes et de la couverture en ardoise précède une réfection de toiture ou l’aménagement des combles, dont le projet revient à votre architecte.
- Coupes de charpente
- Hauteurs sous rampant
- Maquette 3D
Livrables 3D pour les bâtiments du Cotentin
Pour un bâtiment du Cotentin, nous livrons plans, maquette, façades ou visite selon le projet. Chaque planche indique ce qui vous est remis.
Relevé par scanner 3D
Nous relevons intérieurs, façades et toitures accessibles en une seule campagne, pour éviter un second trajet depuis Deauville.
- Livré
- Nuage de points, plans, coupes
- Formats
- PDF · DWG
Maquette BIM et jumeau numérique
Nous modélisons murs, planchers, menuiseries et réseaux visibles au niveau de détail que vous demandez.
- Formats
- Revit · DWG
Façades et orthoimages
Une image à l’échelle de la façade en granit, où se lisent les ouvertures, les encadrements et les désordres.
- Formats
- Orthoimage · PDF · DWG
Visite virtuelle 360°
Une visite 360° que vos clients parcourent sur leur téléphone avant de venir à Cherbourg.
- Livré
- Lien à publier
Aménagement virtuel
Nous projetons l’intérieur en 3D à partir du relevé, pièce par pièce, avant tout achat.
- Livré
- Images de synthèse HD
Déclaration préalable et permis de maison
Pour un particulier dont la construction ne dépasse pas 150 m² après travaux, en surface de plancher comme en emprise au sol, nous préparons les plans, le Cerfa et l’insertion 3D du dossier.
- Livré
- Plans, Cerfa, insertion 3D
Photogrammétrie, scan laser et drone dans le Cotentin
Le granit, le schiste et l’ardoise du Cotentin se mesurent au scanner et se restituent en photographie. Nous associons donc les deux méthodes.
En photographiant un bâtiment sous de nombreux angles, on en reconstruit la forme, car chaque point vu sur plusieurs clichés trouve sa position en trois dimensions. C’est le principe de la photogrammétrie.
Nous l’employons avec le scanner laser. Le nuage de points fixe les cotes, les photos donnent l’aspect réel des maçonneries et des couvertures.
Hors des zones où le vol est restreint, le drone photographie les toits en ardoise, les cheminées et les cours.
Les façades en granit et en schiste sont photographiées depuis la rue ou le terrain, puis recalées sur le scan.
Linteaux, encadrements, pierres sculptées des églises et des manoirs se relèvent de près, pièce par pièce.
Le drone dans nos relevés à Cherbourg
Le drone complète le scan sur les parties hautes et les toitures, là où le scanner au sol ne voit pas.
Le Cotentin compte des zones où le vol est restreint ; nous vérifions avant chaque mission ce qui est autorisé, et adaptons le relevé si besoin.
Usages du relevé 3D dans le Cotentin
Dans le Cotentin, nous relevons aussi bien des bâtiments portuaires que des logements ou des églises de granit, et le scan sert à chaque fois un autre projet.
Préparer des travaux
Des plans exacts de l’existant pour une rénovation ou une extension, sans relevé à refaire au mètre.
Contrôler l’état d’un ouvrage
Les déformations d’une charpente ou d’une façade exposée au vent se mesurent dans le nuage de points.
Suivre l’avancement
Des scans successifs comparés au projet montrent l’état réel du chantier au fil des travaux.
Documenter le patrimoine religieux
Comme pour l’église d’Autigny, le relevé fixe l’état d’un édifice avant sa restauration.
Avantages du relevé laser dans le Cotentin
Nos équipes viennent de Deauville jusqu’à Cherbourg. Le scan 3D nous permet de tout relever en un seul déplacement.
Murs, planchers et charpentes mesurés
Le scanner relève murs, planchers et charpentes avec une précision bien supérieure à celle d’un relevé au mètre.
Un relevé en une intervention
Le relevé se fait en une intervention, même pour un grand bâtiment.
Une cote oubliée prise à distance
Le nuage de points garde tout ; la cote qui manque se prend sans nouveau déplacement.
Des plans utiles jusqu’à l’entretien
Plans et maquette servent aux études, au chantier, puis à l’entretien.
Le bâtiment consulté depuis le bureau
Façades, volumes et détails s’examinent à distance, depuis le bureau.
Cherbourg et le Cotentin, à deux heures de Deauville
Nos équipes partent de Deauville et rejoignent Cherbourg en deux heures environ. Nous regroupons volontiers plusieurs relevés du Cotentin sur une même campagne.
Dans la Manche et le Calvados, nous intervenons aussi à Saint-Lô, à Bayeux et à Caen. À Coutances, nous avons relevé par drone le quartier Claires-Fontaines pour son aménagement virtuel.
- 50Manche
- 14Calvados
Église d’Autigny, un relevé de patrimoine en 40 stations

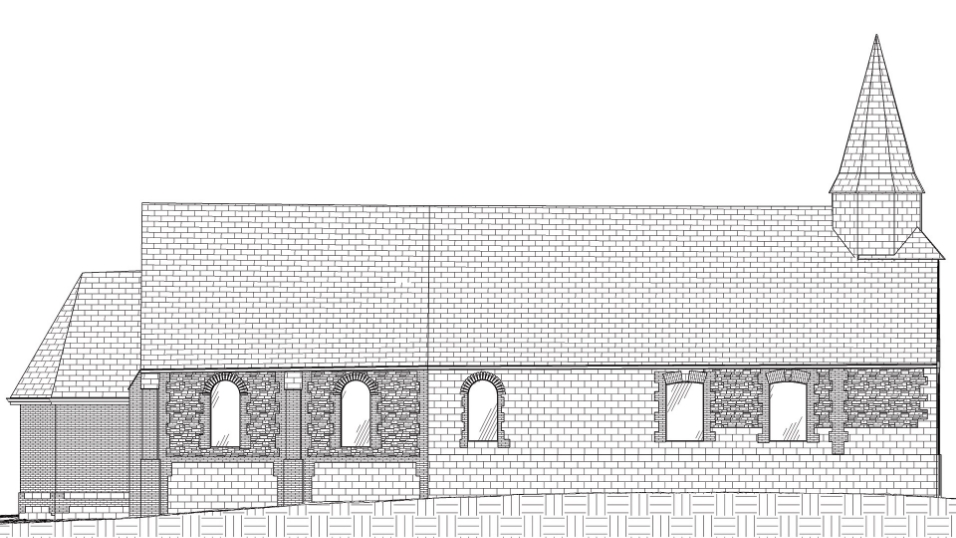

Nuage de pointsÉlévation
Une église rurale relevée pour sa restauration
Pour préparer la préservation et la rénovation de l’église d’Autigny, nous avons relevé l’édifice au scanner laser en 40 stations, intérieur et extérieur.

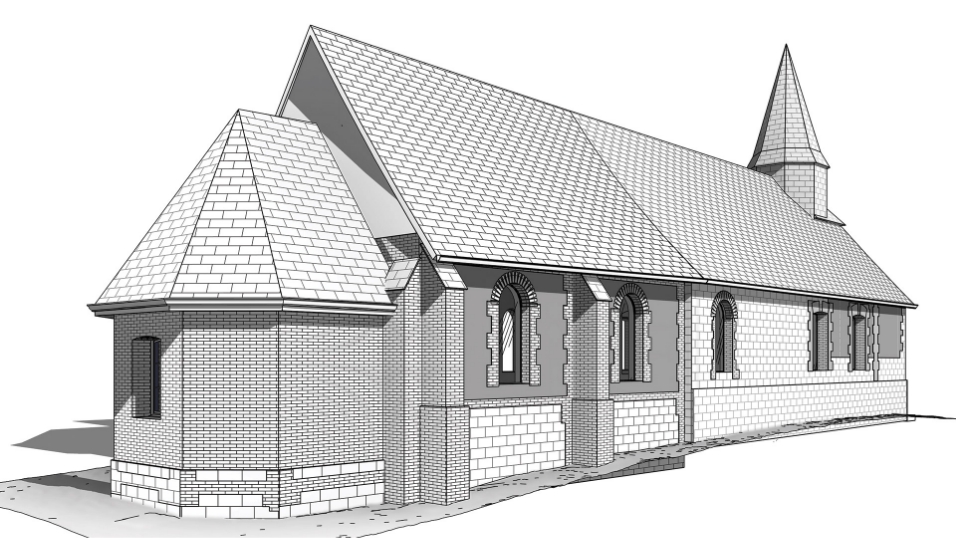

Le nuage de points a servi à une maquette numérique et à des plans livrés en PDF et DWG, pour les architectes et les entreprises de restauration.
- Lieu
- Autigny, Seine-Maritime
- Date
- Octobre 2017
- Relevé
- 40 stations de scan
- Livré
- Maquette numérique, plans PDF et DWG
Chantiers, hangars et églises relevés jusqu’au Cotentin
Du chantier béton de Cherbourg aux hangars et aux églises, nos relevés filmés du nuage de points à la maquette.
Chantier béton, Cherbourg
Réalisations de nos équipes en Normandie, de Coutances à Caen
Toutes nos réalisations
Coutances (50)
Quartier des Claires-Fontaines
- secteur
- Aménagement
- Manche
- 50
Caen (14)
Centre Esquirol, CHU de Caen
- stations de scan
- 1200
- relevé en
- sept. 2023
Caen (14)
Bâtiment administratif du CHU de Caen
- stations de scan
- 135
- relevé en
- juin 2022
Branville (14)
Manoir de Branville
- stations de scan
- 89
- relevé en
- juin 2021
Villers-sur-mer (14)
Villa Carmen
- stations de scan
- 550
- relevé en
- mai 2022
Deauville (14)Pour ENC
Aéroport de Deauville
- éléments calepinés
- 240
- date
- 2021 – 2022
Devis de scan 3D à Cherbourg-en-Cotentin
Avec l’adresse, la surface et quelques photos ou anciens plans, nous chiffrons le relevé, le déplacement depuis Deauville et chaque livrable.
Taille du bâtiment et des pièces
Un hangar portuaire se relève plus vite qu’un immeuble de logements de même surface, découpé en petites pièces.
Niveau de détail
Un plan de niveau simple demande moins de temps qu’une maquette détaillée ; nous retenons avec vous le niveau utile au projet.
Rendus commandés
Le devis détaille chaque rendu commandé, des plans et coupes à la maquette, aux images ou à la visite.
Accès au bâtiment
Des caves humides, des parties communes à libérer ou des locaux occupés allongent le temps passé sur place.
Date de rendu souhaitée
Pour un dépôt de permis ou un démarrage de chantier, indiquez-nous la date dès la demande ; nous calons le déplacement en conséquence.
Faire relever un bâtiment à Cherbourg par Concept-plan.net
Le Cotentin est à deux heures de nos bureaux de Deauville ; nous y préparons chaque relevé pour qu’un seul déplacement suffise.
Des techniciens rodés au patrimoine
Nos techniciens relèvent depuis des années dans toute la Normandie, de l’église d’Autigny à l’hôpital Jacques-Monod.
Scanner, photogrammétrie et drone
Scanner laser, photogrammétrie et drone selon les autorisations, pour couvrir tout le bâtiment.
Un seul déplacement
Un relevé organisé pour éviter un second déplacement, puis la modélisation au bureau.
Une modélisation faite en France
Nos techniciens modélisent eux-mêmes ; rien n’est envoyé à l’étranger.
Églises, bâtiments publics et maisons
Nous avons relevé des églises, des bâtiments publics et industriels et des maisons de particuliers.
Des livrables choisis avec vous
Plans, maquette, orthoimages ou visite virtuelle, selon votre projet.
Relevé 3D, architecte et géomètre-expert dans le Cotentin
Sur un projet dans le Cotentin, le géomètre-expert, l’architecte et nous intervenons à des moments différents. Notre part porte sur le bâti existant.
Concept-plan.net
Notre métier commence et s’arrête au bâti existant.
- Relevé laser des intérieurs, des façades et des charpentes
- Orthoimages de façade et plans cotés
- Visite 360° et images de synthèse
- Déclaration préalable, ou permis d’un particulier jusqu’à 150 m² après travaux
L’architecte
Il conçoit le projet de construction.
- Incontournable pour une société, quelle que soit la surface
- Pour un particulier, dès que la surface de plancher ou l’emprise au sol dépasse 150 m² après travaux
- Notre relevé lui sert de fond de plan
Le géomètre-expert
Il tranche les questions de limites.
- Bornage et reconnaissance des limites
- Plans topographiques et divisions de terrain
