Hôpital Jacques-Monod à Montivilliers (76), relevé en janvier 2024 : le nuage de points et la maquette texturée vus du même point de vue
Scan 3D de bâtiment en Normandie relevés, plans et maquettes BIM
Nous relevons au scanner laser des hôpitaux, des immeubles de la Reconstruction, des manoirs à pans de bois et des sites industriels dans les cinq départements normands, puis nous livrons les plans cotés en PDF et DWG, la maquette Revit et, sur demande, le nuage de points en RCP ou E57.
Relevé niveau par niveau d’un immeuble normand de la Reconstruction
Au Havre, à Caen, à Saint-Lô ou à Évreux, une grande partie des centres-villes a été reconstruite entre 1945 et le milieu des années 1960. Nous relevons ces immeubles en béton niveau par niveau, avec leurs cages d’escalier, leurs loggias et leurs toitures-terrasses.
Sous-sol et locaux techniques
Nous relevons les caves, les chaufferies et les locaux techniques avec leurs gaines et leurs réseaux. Les coupes donnent les hauteurs sous poutre avant un réaménagement ou le passage de nouveaux réseaux.
- Plan des locaux techniques
- Coupes sous poutres
- Nuage de points coloré
Commerces en pied d’immeuble
Pour une boutique ou une agence au rez-de-chaussée, nous relevons le local, sa vitrine et les poteaux de la structure, autour desquels nous dessinons le plan d’aménagement.
- Plan d’aménagement
- Position des poteaux
- Élévation de vitrine
Cage d’escalier en béton
Nous relevons la cage du rez-de-chaussée à la terrasse en une suite de stations reliées entre elles. La coupe donne l’emmarchement, la hauteur des marches et la trémie, avant une mise en accessibilité ou la pose d’un ascenseur.
- Coupe de la cage
- Hauteurs de marches
- Dimensions de trémie
Logements des étages

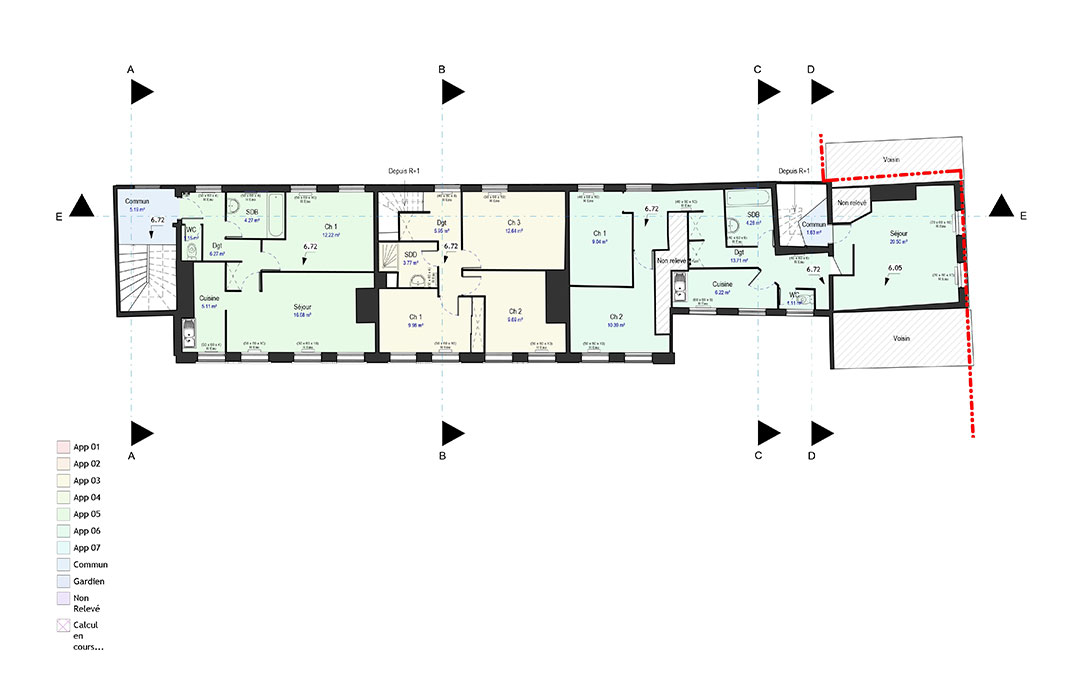

Dans les appartements, nous relevons les cloisons telles qu’elles sont aujourd’hui autour de la trame de poteaux d’origine, et nous livrons les plans cotés avec la surface de chaque pièce.
- Plans de niveaux
- Surfaces par pièce
- Trame de structure
Loggias et balcons
Nous relevons les loggias, ouvertes ou fermées par une menuiserie, avec leurs garde-corps et leurs nez de dalle, avant un ravalement ou une isolation par l’extérieur.
- Élévations
- Détails de garde-corps
- Nez de dalle
Façades en béton et en pierre
Au Havre, les immeubles d’Auguste Perret laissent le béton apparent ; à Caen, la pierre de Caen habille une grande partie des façades reconstruites. Nous rendons chaque façade en orthoimage à l’échelle, avec ses joints et ses éclats, pour un diagnostic ou un ravalement.
- Orthoimage
- Relevé des désordres
- Élévation cotée
Toiture-terrasse
Nous relevons la terrasse, ses acrotères, ses édicules et ses pentes d’écoulement. Le drone complète le scan quand la toiture n’est pas accessible, comme à l’hôpital Jacques-Monod de Montivilliers.
- Plan de toiture
- Hauteurs d’acrotères
- Photogrammétrie par drone
Prestations de relevé 3D dans toute la Normandie
Nous tirons ces livrables du même relevé ; vous les commandez seuls ou ensemble.
Scan 3D et relevé 3D de bâtiment
Nous relevons l’intérieur, les façades et les toitures accessibles station par station, puis nous recalons les stations sous Leica Cyclone en un seul nuage de points.
- Livré
- Nuage de points, plans, coupes
- Formats
- RCP · E57 · DWG · PDF
Maquette BIM et jumeau numérique
Nous modélisons sous Revit au niveau de détail convenu, comme pour le Centre Esquirol du CHU de Caen, livré en jumeau numérique.
- Formats
- Revit · IFC · DWG
Façades et orthoimages
Nous livrons à l’échelle la façade d’une maison à pans de bois du pays d’Auge ou d’un immeuble en béton du Havre, pour un ravalement ou un dossier soumis à l’architecte des Bâtiments de France.
- Formats
- Orthoimage · PDF · DWG
Visite virtuelle 360°
Le Carré des Docks au Havre et le Palais de la Bénédictine à Fécamp se visitent en ligne avec nos panoramas 360°.
- Livré
- Lien à publier
Aménagement virtuel
Nous meublons en images de synthèse des intérieurs à vendre ou à louer, comme à Octeville-sur-Mer et à Sainte-Adresse.
- Livré
- Images de synthèse HD
Déclaration préalable et permis de maison
Pour un particulier dont le projet reste sous 150 m² après travaux, nous préparons les plans, le Cerfa et l’insertion 3D, comme pour l’extension d’une maison d’Octeville-sur-Mer en 2022.
- Livré
- Plans, Cerfa, insertion 3D
Scan laser et photogrammétrie par drone sur les bâtiments normands
Sur nos relevés normands, le scanner Leica RTC360 mesure la géométrie du bâtiment. Pour la couleur d’une façade ou une toiture hors d’atteinte, nous ajoutons la photogrammétrie, au sol ou par drone.
En photogrammétrie, nous calculons la position de chaque point à partir de plusieurs photos prises sous des angles différents. Nous l’employons en complément du scan, car seule elle donne une précision de plusieurs centimètres, quand le scanner mesure à ± 2 mm.
À chaque station, le RTC360 prend aussi des photos HDR qui colorent le nuage de points. Nous assemblons ensuite les stations sous Leica Cyclone REGISTER 360 et nous contrôlons le recalage avant de dessiner.
Le drone photographie les couvertures, les terrasses et les clochers hors d’atteinte du scanner, comme à l’hôpital Jacques-Monod et à l’office de tourisme de Jumièges.

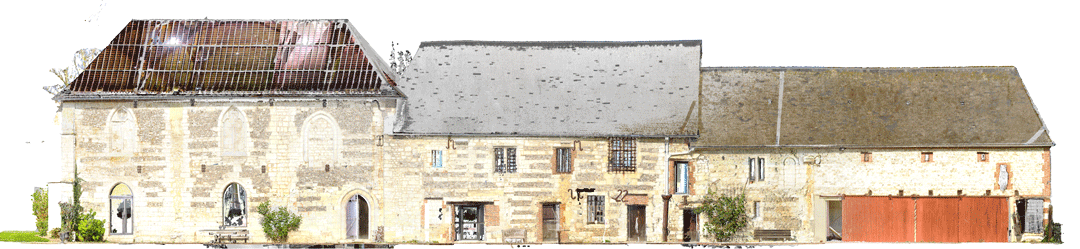

Nous photographions la façade depuis la rue, puis nous recalons les photos sur le scan pour une élévation en couleur de la pierre, de la brique ou du béton.
Nous photographions de près les sculptures, les consoles et les abouts de poutres pour garder leur relief et leur texture dans la maquette.
Le drone sur les falaises et les toitures de la côte normande
Sur la Côte d’Albâtre comme sur la Côte Fleurie, certaines maisons bordent une falaise et leurs façades ne se relèvent pas depuis le sol. Le drone en photographie chaque face, puis nous fusionnons son nuage avec celui du scanner.
Le vol est confié à un télépilote partenaire, et nous intégrons ses prises de vue au relevé.
À quoi sert le scan 3D d’un bâtiment en Normandie ?
En Normandie, nos relevés ont été commandés par des hôpitaux, des bailleurs sociaux, des collectivités, des banques et des architectes.
Préparer des travaux sur un immeuble protégé
Pour Logeo Seine, nous avons relevé en 2025 les façades d’un monument historique du Havre, base des demandes d’autorisation soumises à l’architecte des Bâtiments de France.
Gérer un hôpital en service
Le CHU de Caen nous a confié le Centre Esquirol pour disposer d’une maquette Revit à jour, utile à la gestion et à la rénovation du bâtiment.
Relever un équipement de grande portée
Au campus du cheval de Goustranville, nous avons relevé puis modélisé le manège, charpente comprise.
Documenter une maison d’écrivain

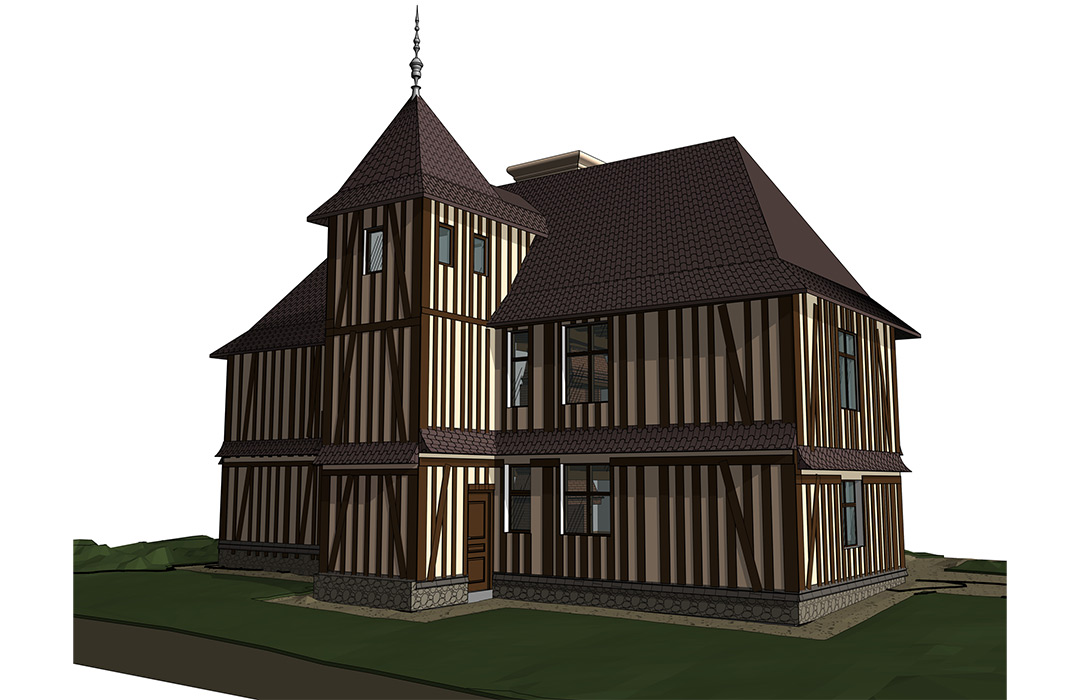

À Petit-Couronne, la Maison des Champs de Pierre Corneille a été relevée en décembre 2024, en 66 stations de scan.
Avantages du scan 3D pour les bâtiments normands
Par rapport au relevé au mètre, le scanner nous permet de passer moins de temps sur place et de livrer des plans plus complets.
Murs hors d’équerre et planchers en pente mesurés
Dans un manoir comme celui de Branville, le scanner enregistre les murs, les planchers et la charpente tels qu’ils sont, sans les redresser.
Quelques minutes par station
Nous avançons pièce par pièce, une station de scan après l’autre, sans immobiliser longtemps les occupants.
Une cote manquante prise sans revenir
Si votre architecte a besoin d’une hauteur que les plans ne donnent pas, nous la mesurons dans le nuage de points, sans nouveau déplacement.
Une maquette mise à jour après travaux
Après vos travaux, nous scannons les seules zones modifiées et nous reportons les changements dans la maquette.
Coupes et vues 3D pour décider
Nous tirons de la maquette des coupes, des perspectives et une visite 360° pour présenter le projet avant la consultation des entreprises.
Stade Océane au Havre, relevé laser et jumeau numérique
Une maquette pour les travaux et la billetterie
À partir de 2021, nous avons numérisé le Stade Océane en 600 scans couvrant le terrain, les tribunes, les loges et les espaces d’hospitalité.
Nos dessinateurs ont modélisé le stade entier avec ses 25 000 sièges. La maquette fournit des plans à jour pour les travaux de l’année et la vue de chaque place sur la billetterie en ligne.
- Lieu
- Boulevard de Leningrad, Le Havre
- Date
- À partir de 2021
- Relevé
- 600 scans, du terrain aux loges
- Livré
- Jumeau numérique, vues de billetterie
Bâtiments normands relevés et modélisés, en vidéo
Dans ces vidéos, des bâtiments normands relevés par nos équipes sont modélisés à partir de leur nuage de points.

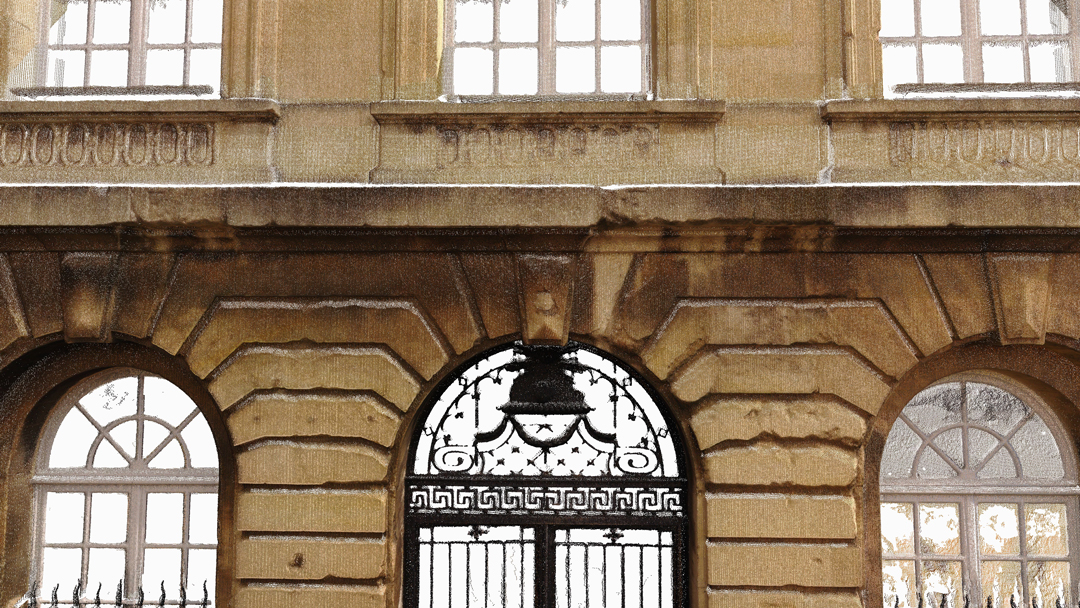

Muséum d’histoire naturelle, Le Havre
Bâtiments relevés en Seine-Maritime et dans le Calvados
Toutes nos réalisations
Caen (14)
Centre Esquirol, CHU de Caen
- stations de scan
- 1200
- relevé en
- sept. 2023
Petit Couronne (76)
Musée Pierre-Corneille, Maison des Champs
- stations de scan
- 66
- millions de points
- 420
- relevé en
- déc. 2024
Le Havre (76)Pour Logeo Seine
Façades d’un bâtiment historique havrais
- milliards de points
- 2,2
- stations de scan
- 54
- relevé en
- mai 2025
Deauville (14)Pour ENC
Aéroport de Deauville
- éléments calepinés
- 240
- date
- 2021 – 2022
Cany-Barville (76)
Hôtel de ville de Cany-Barville
- stations de scan
- 276
- relevé en
- mars 2021
Branville (14)
Manoir de Branville
- stations de scan
- 89
- relevé en
- juin 2021
Prix d’un scan 3D de bâtiment en Normandie
Pour chiffrer, nous partons de l’adresse, de la surface, de l’usage prévu et de vos plans ou photos ; le devis sépare le relevé et chaque livrable.
Surface et cloisonnement
Nous posons plus de stations dans un immeuble de logements découpé en pièces que dans un entrepôt de même surface.
Distance depuis Le Havre ou Deauville
Nous comptons le temps de route : une demi-heure environ pour Lisieux ou Étretat, près de deux heures pour Cherbourg ou Alençon.
LOD de la maquette
Nous fixons le LOD avec vous, de 100 à 500, selon que la maquette servira à l’exploitation du bâtiment ou à sa restauration.
Livrables retenus
Le devis ne comprend que les livrables commandés, qu’il s’agisse des plans seuls, de la maquette Revit, des orthoimages de façade ou de la visite 360°.
Date de remise
Indiquez-nous dès la demande la date d’un dépôt de permis ou d’une consultation d’entreprises ; nous planifions le relevé et le rendu en conséquence.
Pourquoi confier votre scan 3D en Normandie à Concept-plan.net ?
Vous comparez plusieurs prestataires de scan 3D en Normandie ? Nous travaillons depuis nos agences du Havre et de Deauville, avec notre scanner et nos dessinateurs.
Deux agences, au Havre et à Deauville
L’agence du Havre se rend en Seine-Maritime, celle de Deauville dans le Calvados, la Manche, l’Eure et l’Orne.
Leica RTC360 et Cyclone REGISTER 360
Le scanner enregistre la géométrie et les photos HDR, le logiciel assemble les stations en un nuage unique.
Relevé, plans, maquette et visite
Le relevé, les plans, la maquette Revit et la visite 360° sont réalisés par Concept-plan.net ; seul le vol de drone est confié à un partenaire.
Plans et maquettes dessinés en Normandie
Nos plans et nos maquettes sont dessinés dans nos bureaux normands, à partir de notre propre relevé.
Hôpitaux, stades, banques et logements
Nous avons travaillé pour le CHU de Caen, le Groupe hospitalier du Havre, le Stade Océane, le CIC, le Crédit Agricole Normandie-Seine et des bailleurs sociaux de la métropole rouennaise.
Une commande à la carte
Vous commandez le nuage de points seul, les plans, la maquette ou l’ensemble, selon l’avancement de votre projet.
Rôles de l’architecte, du géomètre-expert et de Concept-plan.net en Normandie
Sur un projet de rénovation en Normandie, nous relevons le bâtiment existant ; l’architecte établit le projet et le géomètre-expert traite les limites de terrain.
Concept-plan.net
Nous livrons l’état existant du bâtiment, mesuré au scanner.
- Nuage de points en RCP ou E57
- Plans, coupes et façades en DWG et PDF
- Maquette Revit ou IFC, du LOD 100 au LOD 500
- Dossier de déclaration préalable, ou de permis pour un particulier sous 150 m² après travaux
L’architecte
Il établit le projet et dépose le permis quand la loi l’exige.
- Son intervention s’impose à un particulier au-delà de 150 m² de surface de plancher ou d’emprise au sol après travaux
- Requis pour une société, une SCI ou une collectivité, quelle que soit la surface
- Nos plans de l’existant lui servent de fond de plan
Le géomètre-expert
Les limites de propriété relèvent de lui seul.
- Bornage et division de terrain
- Plans topographiques et implantation
Villes normandes où nous intervenons, depuis Le Havre et Deauville
Le temps de trajet est compté depuis l’agence qui se rend dans la ville, et les chantiers cités sont ceux que nous y avons réalisés.
76Seine-Maritime
- Le HavreAgenceAgence place du Vieux-Marché. Stade Océane, Muséum d’histoire naturelle, Bains des Docks.
- ÉtretatÀ 30 min du Havre. Relevés de maisons et dossiers en mairie.
- FécampÀ 40 min du Havre. Palais de la Bénédictine et lycée Guy-de-Maupassant en visite 360°.
- DieppeÀ 1 h 15 du Havre. Église d’Autigny, entrepôt de Saint-Valery-en-Caux.
- RouenÀ 1 h du Havre. Siège du CIC Lelieur, Maison des Champs à Petit-Couronne.
14Calvados
- DeauvilleAgenceAgence sur place. Copropriété Les Marinas, villa Le Paradou.
- HonfleurÀ 20 min de Deauville. Permis et déclarations préalables sous 150 m².
- LisieuxÀ 30 min de Deauville. Manoir de Branville, campus de Goustranville.
- CaenÀ 45 min de Deauville. Centre Esquirol et bâtiment Couvrechef du CHU.
- BayeuxÀ 1 h de Deauville. Relevés et plans dans le Bessin.
50Manche
27Eure
- ÉvreuxÀ 1 h 20 de Deauville. Relevés et maquettes dans l’Eure.
61Orne
- AlençonÀ 1 h 40 de Deauville. Relevés et plans dans l’Orne.
