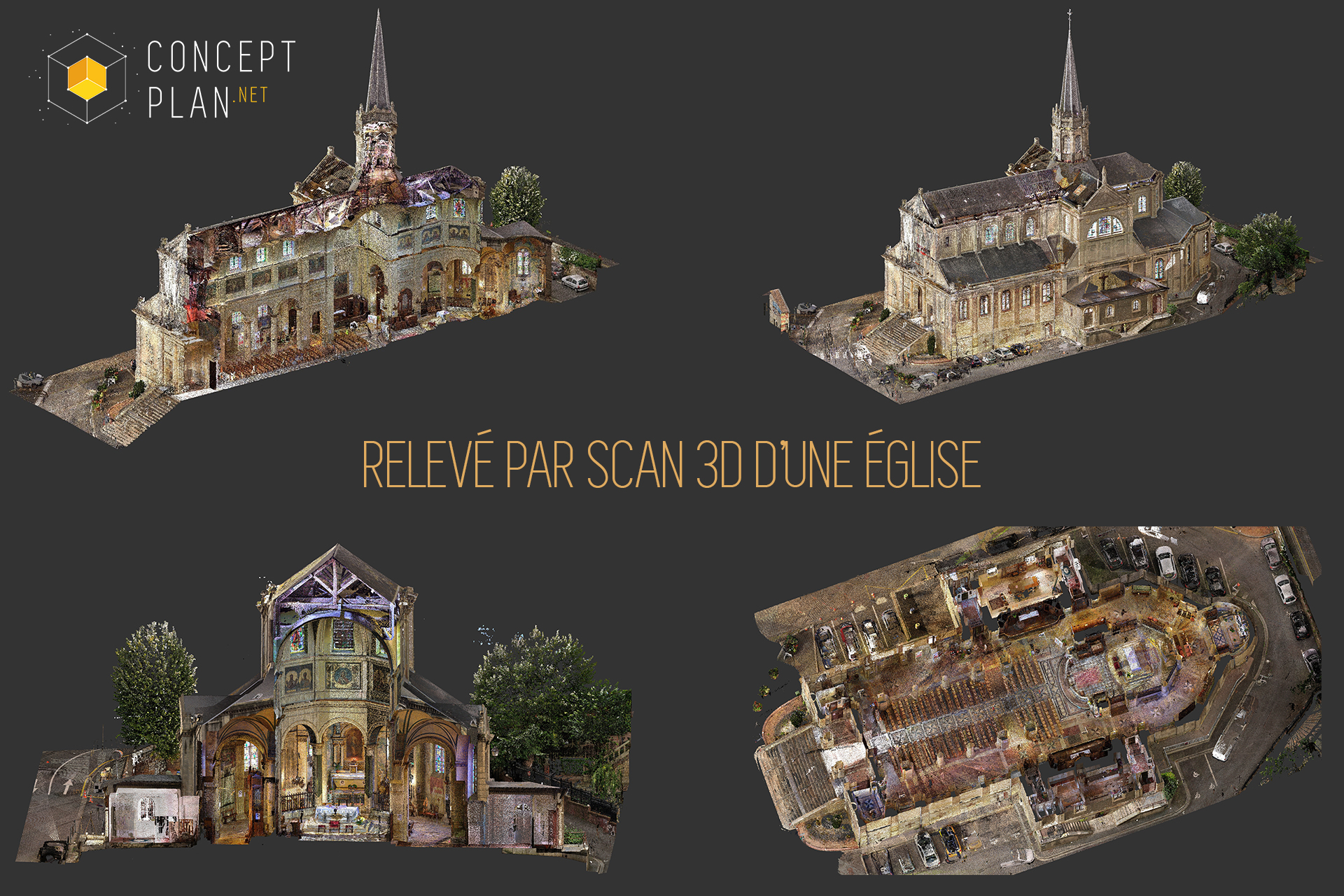

Église d’Autigny, relevée en 40 stations : le nuage de points et la maquette du même point de vue
Scan 3D de bâtiment à Dieppe relevés sur la Côte d’Albâtre
Nous relevons au scanner laser les immeubles du front de mer, les églises, les bâtiments portuaires et les équipements des collectivités, puis nous livrons les plans en PDF et DWG, la maquette Revit et les orthoimages. Nos équipes viennent du Havre, à 1 h 15 de Dieppe.
Relevé d’un immeuble balnéaire dieppois, des caves aux combles
Face à la mer, les immeubles du XIXe siècle encaissent le vent et le sel. Leurs balcons, leurs garde-corps et leurs façades s’abîment plus vite qu’en centre-ville, et le relevé donne leur état exact avant les travaux.
Caves
Les caves des immeubles du front de mer sont relevées avec leurs hauteurs réelles et les traces d’humidité visibles.
- Coupes
- Plans de sous-sol
- Nuage de points
Rez-de-chaussée
Pour un hôtel, un restaurant ou un commerce, le plan de l’existant sert à l’aménagement et l’élévation au dossier de la devanture.
- Plan d’aménagement
- Élévation
- Surfaces
Premier étage
Que l’étage accueille des salles, des bureaux ou des chambres, nous le relevons avec ses cloisons, ses équipements et ses surfaces.
- Plans de niveau
- Maquette Revit
- Surfaces
Escalier
La coupe de l’escalier donne marches, paliers et trémie, base des travaux de copropriété.
- Coupe de l’escalier
- Plans des paliers
- Trémie
Appartements
Nous livrons les plans cotés de chaque logement avec ses surfaces, avant une vente ou des travaux.
- Plans de l’existant
- Surfaces par pièce
- Aménagement virtuel
Balcons face à la mer
Dalles, consoles et garde-corps attaqués par le sel sont relevés et dessinés pour une réparation.
- Élévations
- Détails des consoles
- Orthoimage
Façade
L’orthoimage met la façade à l’échelle pour chiffrer un ravalement ou préparer une restauration.
- Orthoimage
- Élévation cotée
- Modénatures
Combles
Charpente et lucarnes sont relevées avant une réfection de couverture ou un aménagement des combles.
- Coupes de charpente
- Hauteurs sous rampant
- Maquette 3D
Prestations de numérisation 3D sur la Côte d’Albâtre
Un seul passage de nos équipes donne plusieurs livrables, dont chaque planche détaille le contenu.
Relevé par scanner 3D
À Saint-Valery-en-Caux, 220 stations ont suffi à relever tout l’entrepôt et ses abords en une campagne, assemblées en un nuage de points coté.
- Livré
- Nuage de points, plans, coupes
- Formats
- PDF · DWG
Maquette BIM et jumeau numérique
Une maquette Revit des murs, planchers, menuiseries et réseaux visibles, au niveau de détail que la collectivité demande.
- Formats
- Revit · DWG
Façades et orthoimages
Une image à l’échelle des façades exposées à la mer, où se lisent ouvertures, modénatures et désordres.
- Formats
- Orthoimage · PDF · DWG
Visite virtuelle 360°
Un hôtel ou un équipement du littoral à visiter sur téléphone avant de venir à Dieppe.
- Livré
- Lien à publier
Aménagement virtuel
Un appartement du front de mer réaménagé en 3D à partir du relevé, avant les travaux.
- Livré
- Images de synthèse HD

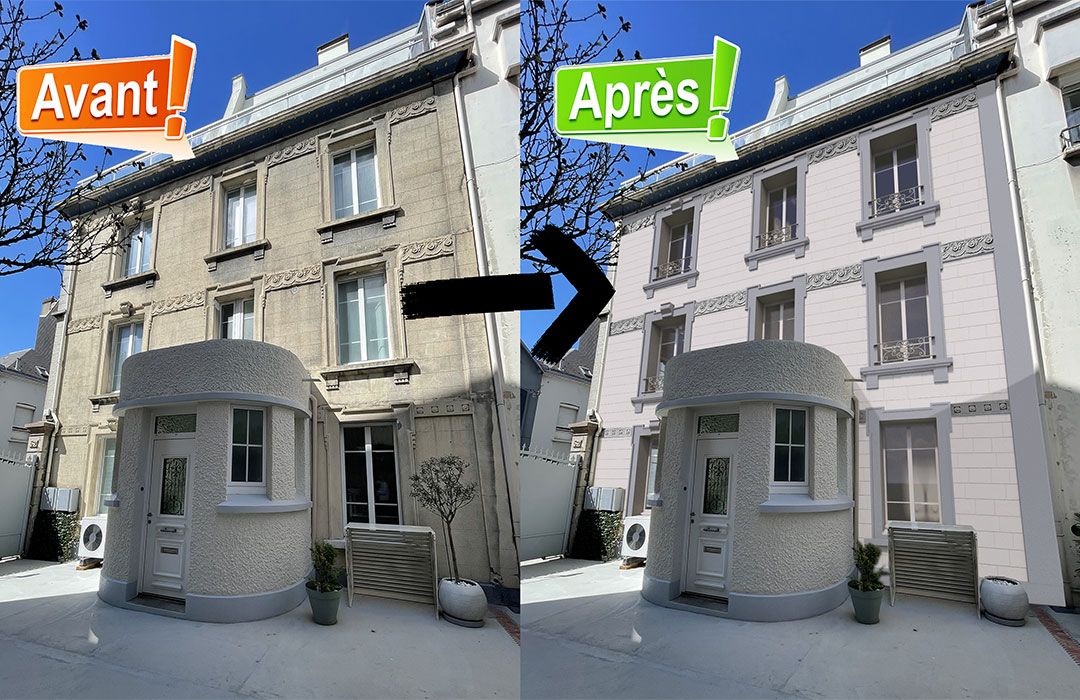

Déclaration préalable et permis de maison
Les plans, le Cerfa et l’insertion 3D de votre déclaration préalable, ou de votre permis de particulier jusqu’à 150 m² après travaux.
- Livré
- Plans, Cerfa, insertion 3D
Photogrammétrie et relevé laser sur la Côte d’Albâtre
À Dieppe, sur le front de mer comme sur les églises en silex, le scanner mesure et la photogrammétrie restitue l’aspect des façades exposées au vent et au sel.
La photogrammétrie consiste à photographier un bâtiment sous de nombreux angles, puis à calculer la position de chaque point vu sur plusieurs images. Le résultat est un modèle en trois dimensions, en couleur.
Recalé sur le nuage de points du scanner, ce modèle donne des façades mesurées et texturées, utiles pour suivre l’état des maçonneries et préparer les travaux.
Le drone relève les couvertures et les abords d’un site, dans le respect des autorisations de vol du secteur.

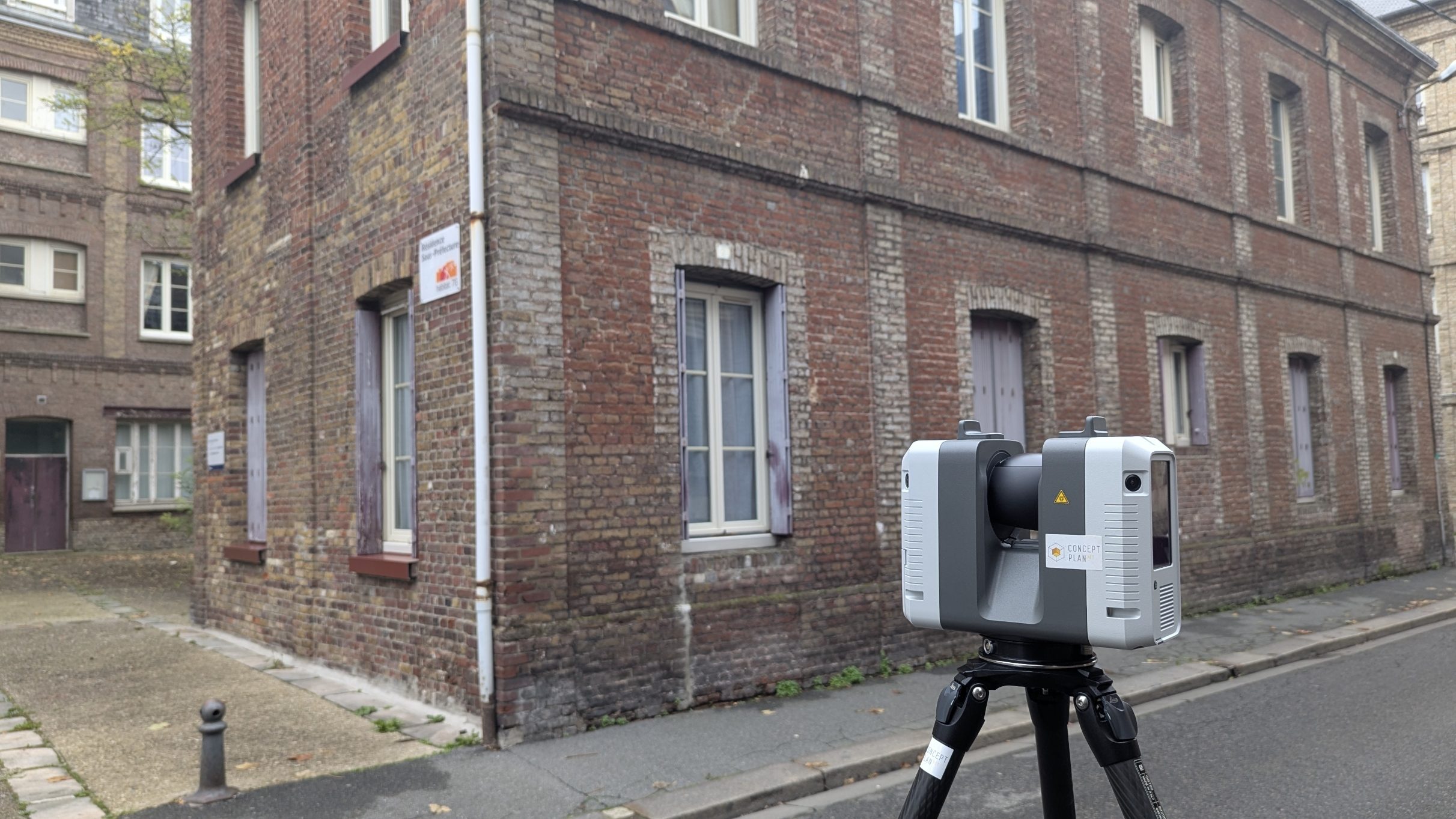

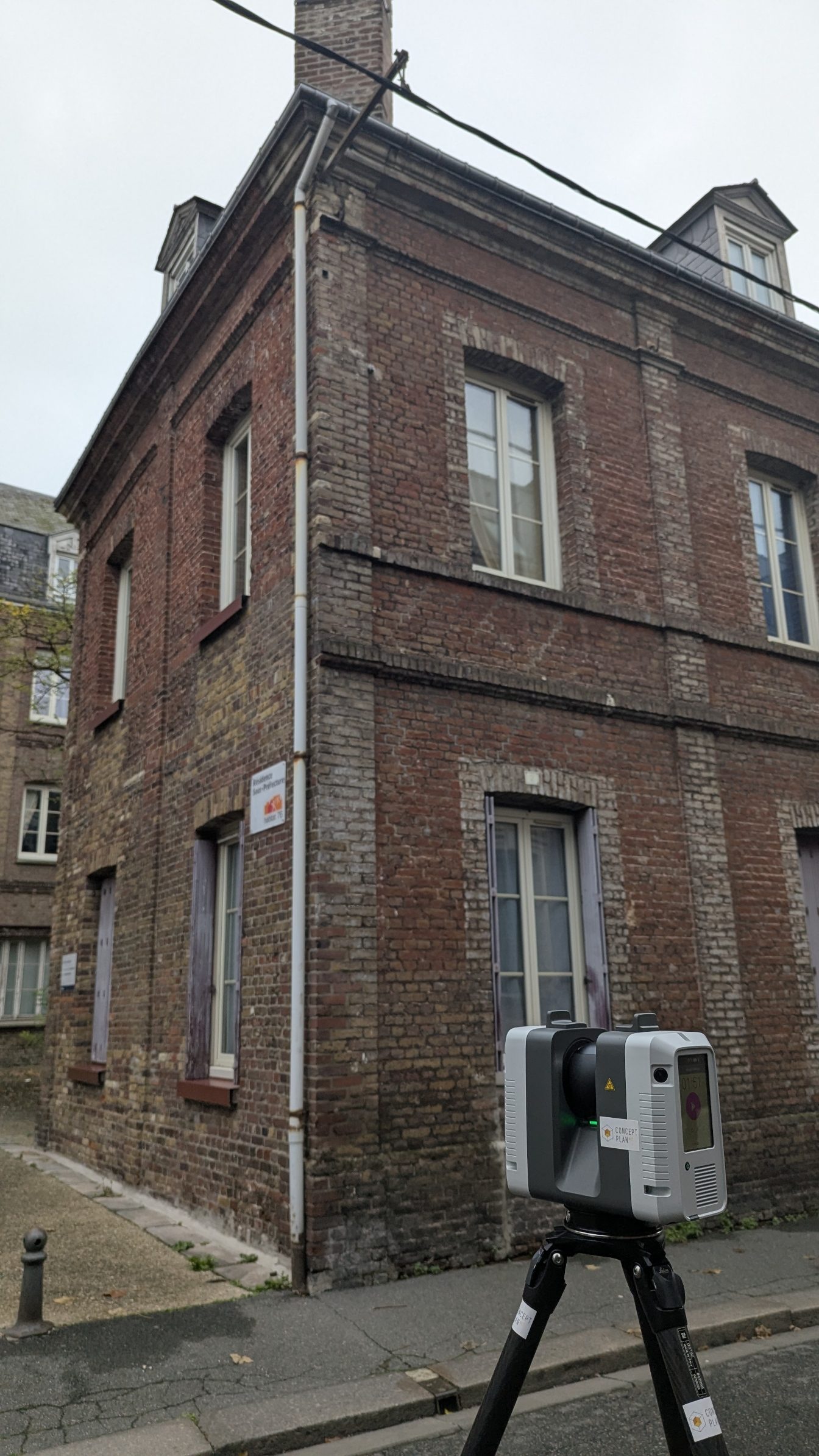

Les façades en brique, en pierre ou en silex sont photographiées puis recalées sur le scan laser.
Nous photographions de près les joints, les silex taillés et les sculptures pour repérer chaque désordre.
Le drone en appui du scan à Dieppe
Sur un bâtiment haut ou une toiture inaccessible, le drone complète ce que le scanner relève au sol.
Nous préparons chaque vol selon les règles du lieu ; si le survol est interdit, nous relevons depuis les points hauts accessibles.
Usages du relevé laser à Dieppe et sur la côte
Sur la côte, la communauté de communes, des entreprises et des particuliers nous ont confié des relevés pour des projets très différents.
Réhabiliter un bâtiment
Des plans et des coupes fiables pour transformer un entrepôt, un immeuble ou une maison du front de mer.
Surveiller les façades exposées
Le sel et le vent usent les maçonneries ; le relevé localise et mesure les désordres.
Comparer projet et réalisation
Des scans au fil du chantier vérifient que l’ouvrage suit la maquette.
Relever églises et monuments
Le relevé fixe l’état exact d’une église ou d’un monument et sert de base au dossier de restauration.
Les gains du scan 3D pour un projet dieppois
Nous l’avons vérifié sur l’entrepôt de Saint-Valery-en-Caux comme sur des immeubles du front de mer.
Des volumes mesurés exactement
Le scanner relève les volumes et les façades avec exactitude, y compris sur un grand site comme un entrepôt.
Un entrepôt relevé en une campagne
Un entrepôt entier se relève en une campagne, abords compris.
Le bâtiment et ses abords
Bâtiment, toitures accessibles et abords sont enregistrés ensemble.
Une maquette mise à jour
La maquette s’actualise quand le bâtiment évolue.
Des choix faits sur la maquette
Le modèle 3D montre le site sous tous les angles avant les travaux.
Dieppe et le pays de Caux, à 1 h 15 du Havre
Nos équipes du Havre rejoignent Dieppe en 1 h 15 environ. Sur la Côte d’Albâtre, la communauté de communes nous a confié son entrepôt de Saint-Valery-en-Caux, son hôtel de la communauté à Cany-Barville et le bâtiment nautique du lac de Caniel.
- 76Seine-Maritime
- 80Somme

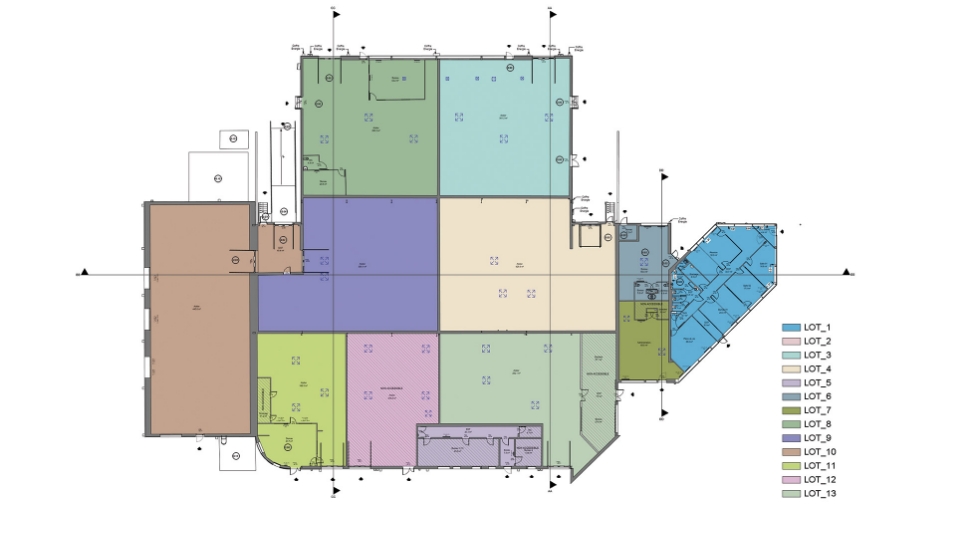

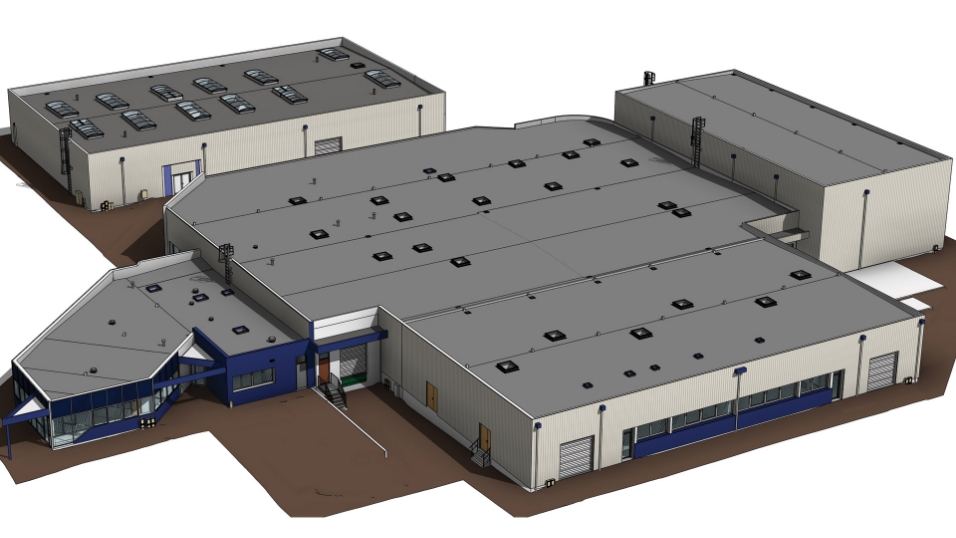

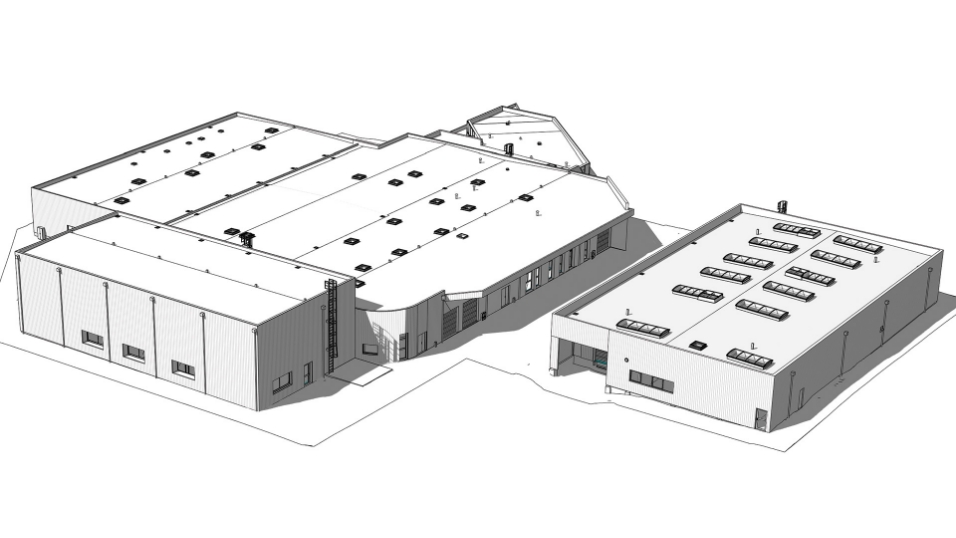

Entrepôt de la Côte d’Albâtre à Saint-Valery-en-Caux, 220 stations
Un bâtiment de collectivité relevé avant sa rénovation
Pour préparer la réhabilitation de son entrepôt de Saint-Valery-en-Caux, la Communauté de communes de la Côte d’Albâtre nous a confié un relevé complet au scanner laser, en 220 stations.
Nous avons livré la maquette numérique et les plans en PDF et DWG.
- Lieu
- Saint-Valery-en-Caux, Seine-Maritime
- Date
- Mars 2022
- Client
- Communauté de communes de la Côte d’Albâtre
- Relevé
- 220 stations de scan
- Livré
- Maquette numérique, plans PDF et DWG
Vidéos de nos relevés sur la Côte d’Albâtre
Pour la communauté de communes de la Côte d’Albâtre et sur le littoral, nos relevés filmés du scan à la maquette Revit.
Base de ski nautique, lac de Caniel
Bâtiments relevés entre Dieppe, Fécamp et Rouen
Toutes nos réalisations
Autigny (76)

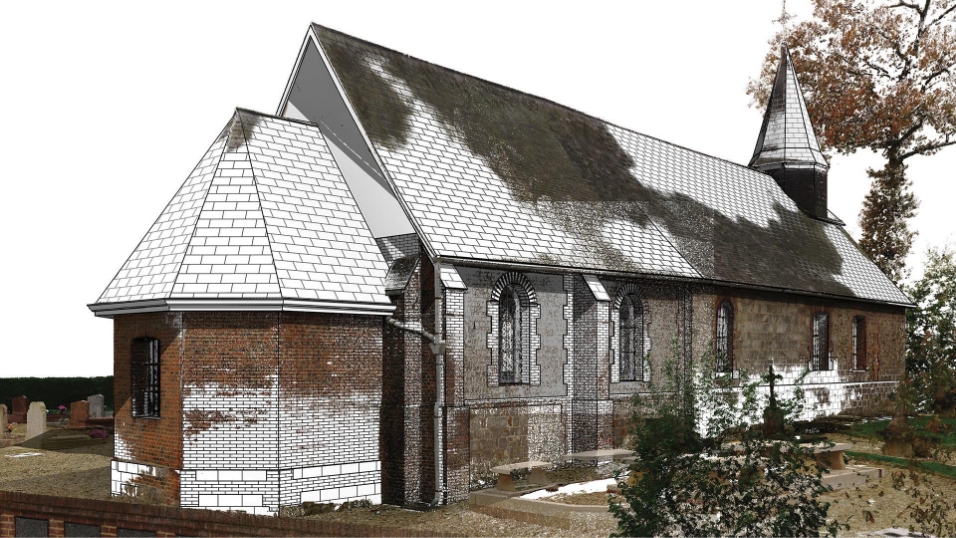

Église d’Autigny
- stations de scan
- 40
- relevé en
- oct. 2017
Cany-Barville (76)
Hôtel de ville de Cany-Barville
- stations de scan
- 276
- relevé en
- mars 2021
Vittefleur (76)
Base de loisirs du lac de Caniel
- stations de scan
- 70
- relevé en
- sept. 2022
Fécamp (76)
Palais de la Bénédictine
- panoramas créés
- 70
- relevé en
- janv. 2023
Fécamp (76)
Lycées Guy-de-Maupassant et Descartes
- endroits à visiter
- 4
- relevé en
- 2021
Rouen (76)
Siège CIC Lelieur
- stations de scan
- 188
- relevé en
- juin 2021
Devis de relevé 3D à Dieppe
Avec l’adresse, la surface et quelques photos, nous chiffrons le relevé et chacun des livrables.
Volume du bâtiment
Un entrepôt ouvert comme celui de Saint-Valery-en-Caux se relève plus vite qu’un immeuble d’appartements de même surface.
Niveau de détail
Nous fixons ensemble le niveau de détail, du plan de niveau à la maquette complète ; il détermine le temps de modélisation.
Livrables choisis
Le devis détaille chaque livrable choisi, plans, coupes, façades, maquette, images ou visite.
Accès au bâtiment
Un hôtel ouvert, des caves inondables ou une toiture difficile d’accès allongent le temps passé sur place.
Échéance de la collectivité
Une consultation d’entreprises ou un démarrage de chantier se prévoit avec nous dès le devis.
Concept-plan.net, prestataire de relevé 3D à Dieppe
La communauté de communes de la Côte d’Albâtre nous a confié plusieurs bâtiments, de Saint-Valery-en-Caux à Cany-Barville.
Une équipe partie du Havre
Nos techniciens partent du Havre, à 1 h 15 de Dieppe.
Scanner laser et photogrammétrie
Scanner laser et photogrammétrie pour les bâtiments comme pour leurs abords.
Une seule équipe du relevé à la visite
Relevé, plans, maquette et visite virtuelle par la même équipe.
Une production en Normandie
Nos techniciens réalisent plans et maquettes dans nos bureaux normands.
Collectivités et entreprises
Nous avons relevé des entrepôts, des bâtiments publics, des églises et des logements.
Un niveau de détail ajusté
Le niveau de détail suit l’usage prévu, sans surcoût inutile.
Relevé 3D, architecte et géomètre-expert à Dieppe
Sur un projet dieppois, l’architecte conçoit, le géomètre-expert fixe les limites et nous relevons le bâti existant.
Concept-plan.net
Nous relevons ce qui est construit, du sous-sol au toit.
- Scan laser des volumes, des façades et des toitures accessibles
- Plans cotés et coupes livrés en PDF et DWG
- Maquette Revit et orthoimages de façade
- Déclaration préalable, ou permis d’un particulier jusqu’à 150 m² après travaux
L’architecte
Il est le concepteur du projet et le signataire du permis.
- Recours obligatoire pour une société
- Recours obligatoire pour un particulier au-delà de 150 m²
- Nous lui transmettons l’existant mesuré
Le géomètre-expert
Lui seul établit les limites de propriété.
- Bornage et délimitation des parcelles
- Topographie du terrain et de ses abords
