Patrimoine Historique
Le Havre (76)
- Prestation
- Scan 3DMaquette numérique
- milliards de points
- 2,2
- stations de scan
- 54
- Date
- Mai 2025
- Lieu
- Le HavreSeine-Maritime (76)
- Client
- Logeo Seine
- Secteurs
- ImmobilierPatrimoine
Façades d’un bâtiment patrimonial havrais relevées au scan 3D
- Relevé par scanner 3D des façades

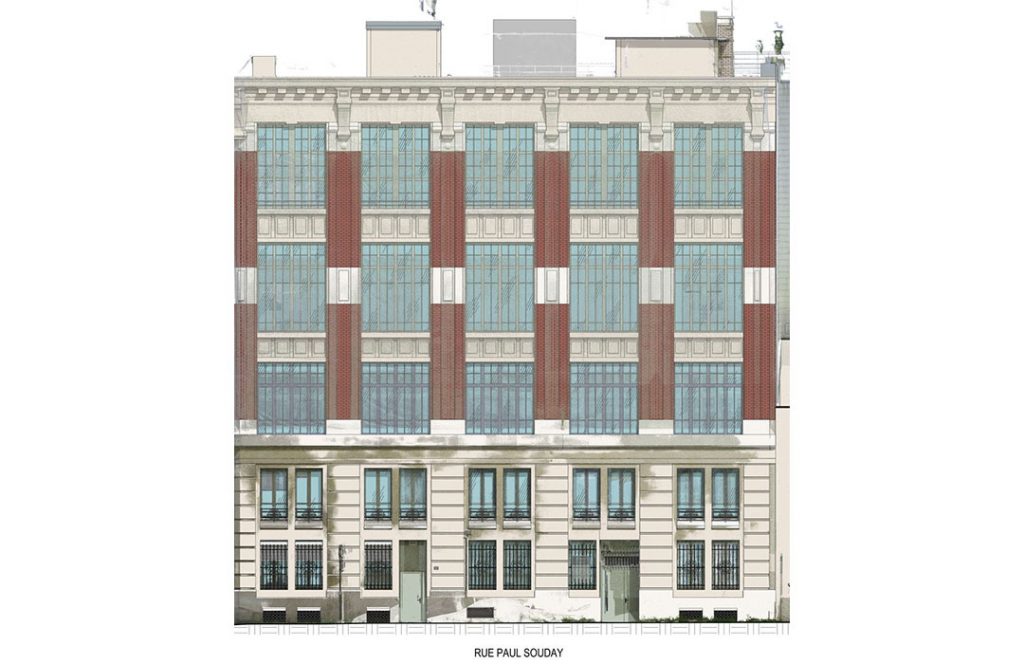

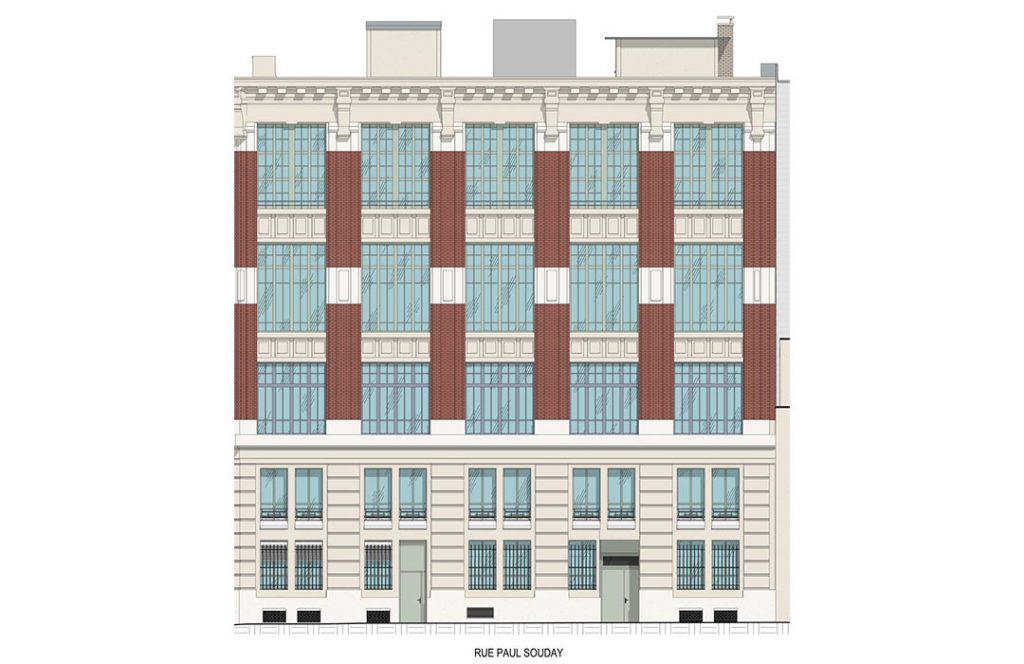

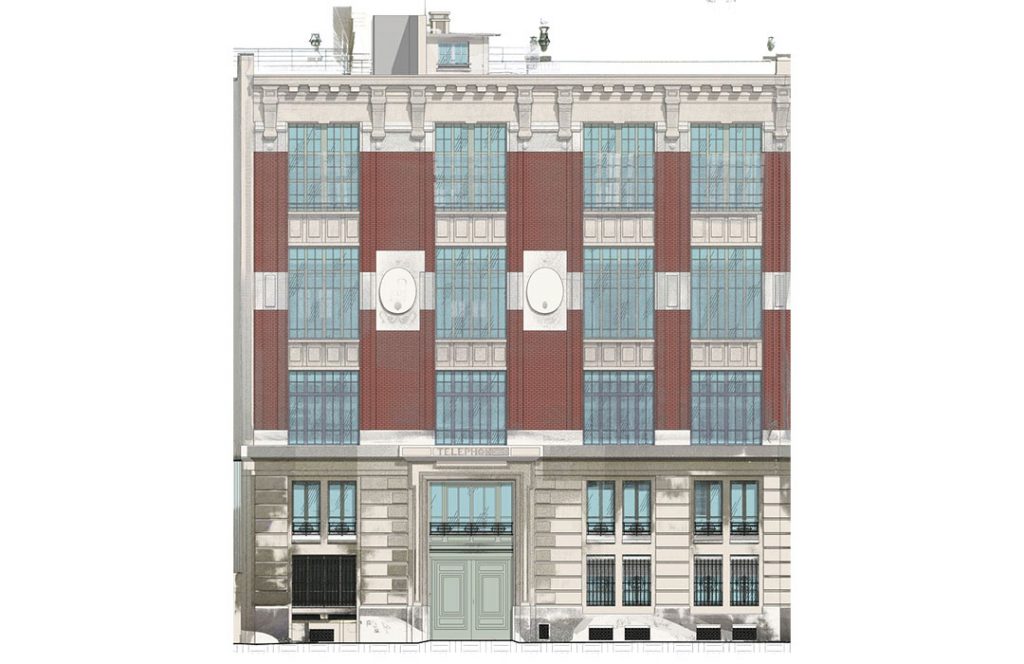

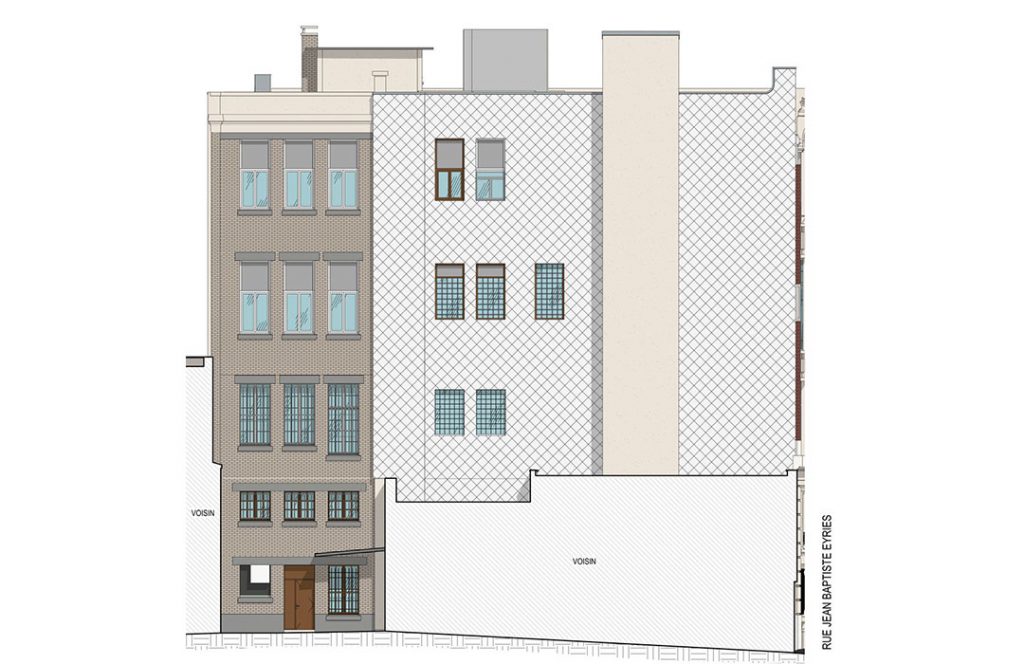

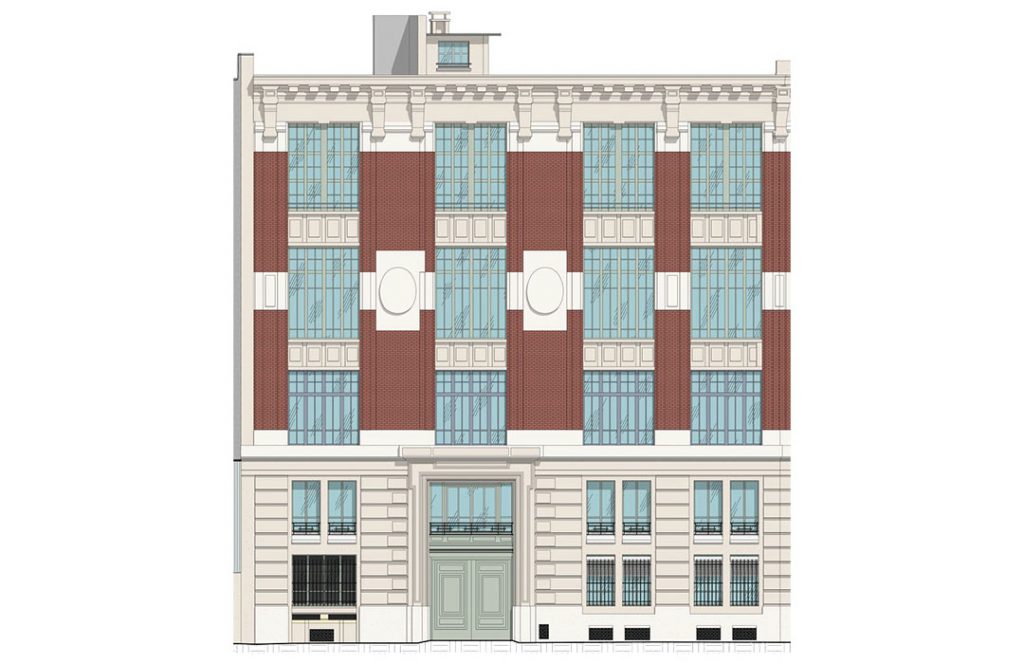

- Modélisation d’une maquette numérique des élévations et modénatures
- Fourniture des plans aux formats PDF et DWG
Rue Jean-Baptiste Eyriès, 76600 Le Havre
Le scanner 3D appliqué au patrimoine historique
Numérisation 3D haute précision d’un édifice historique
Un bâtiment du patrimoine havrais a fait l’objet d’un relevé complet par scanner laser 3D. Le scanner, qui enregistre jusqu’à 2 millions de points par seconde, a numérisé l’intégralité des façades en quelques heures. Corniches, moulures et encadrements de fenêtres sont restitués avec leurs détails.

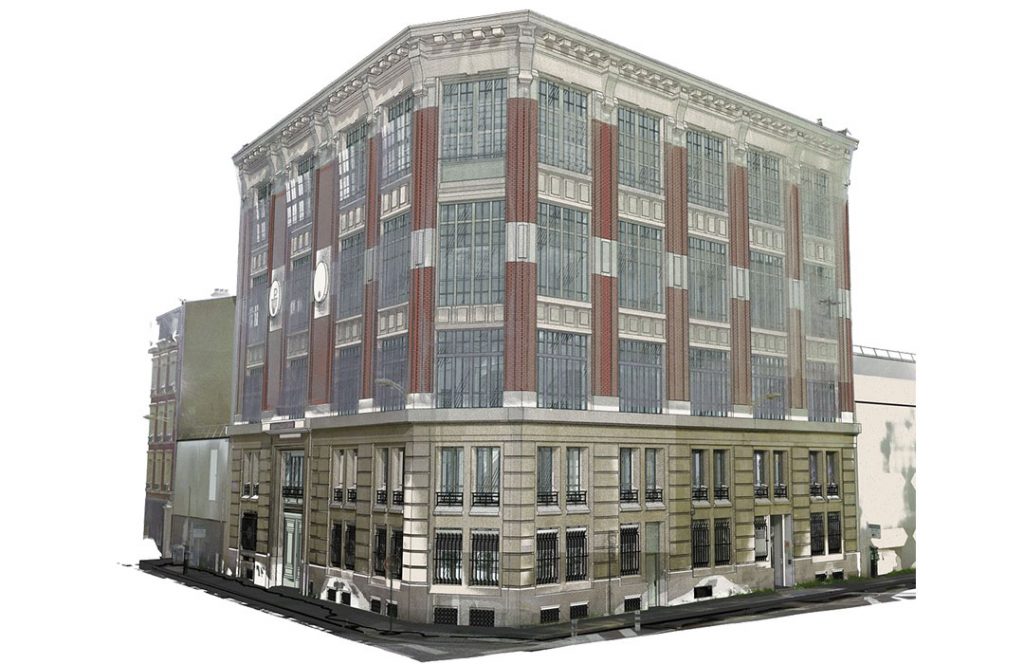

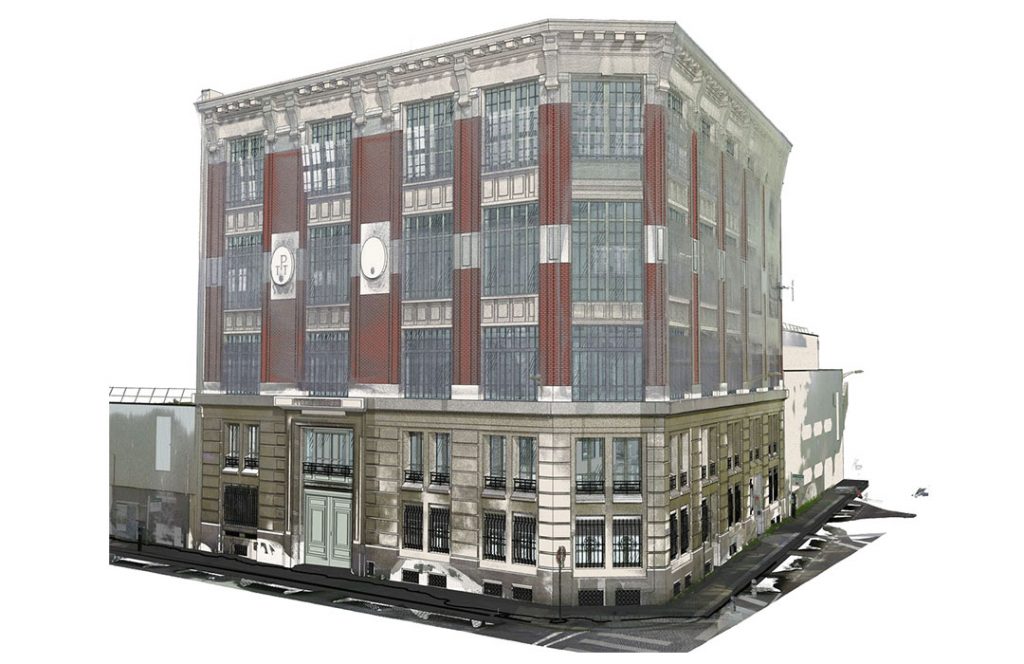

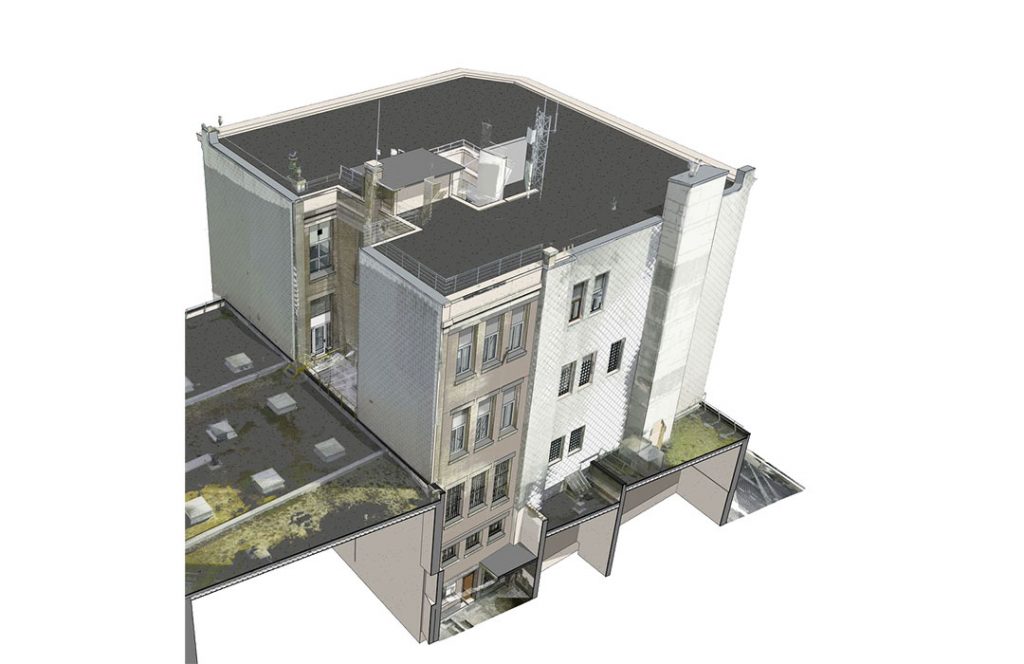

Les données du relevé ont ensuite été transformées en visite virtuelle immersive, dans laquelle on se déplace à travers le nuage de points haute densité. Avec l’imagerie HDR intégrée, l’utilisateur peut prendre des mesures, créer des coupes ou extraire des vues sans se rendre sur place, et préparer ses décisions à distance.
Galerie
12 photos

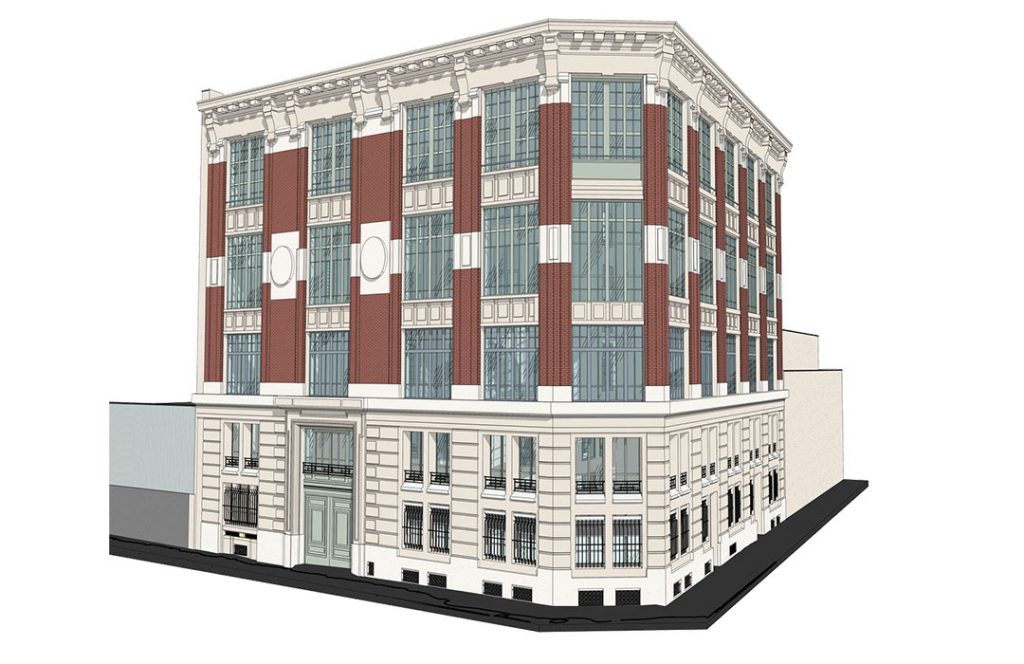

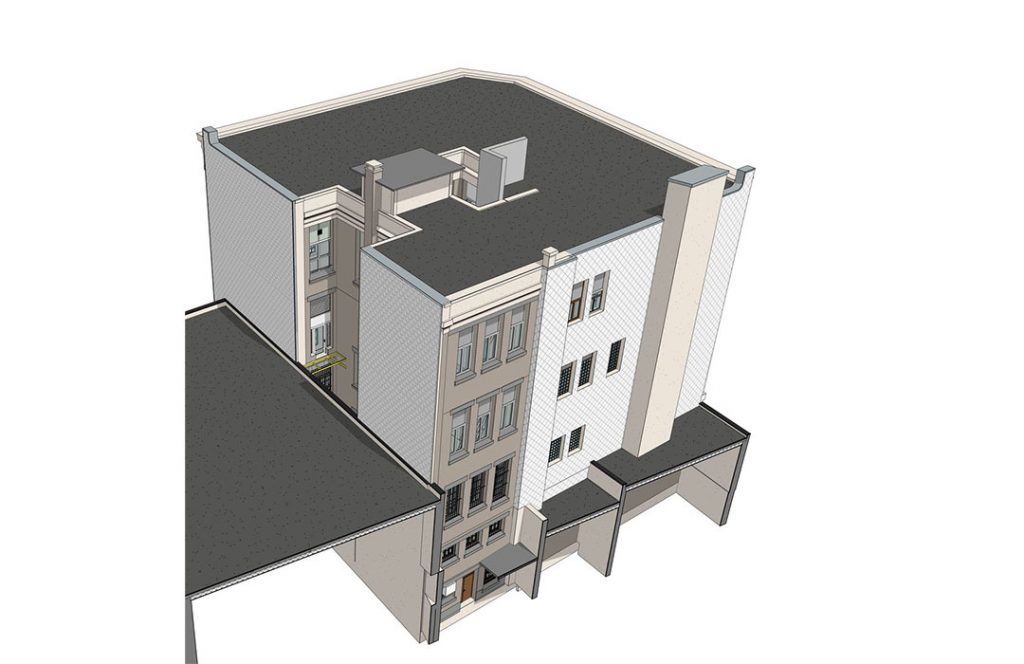

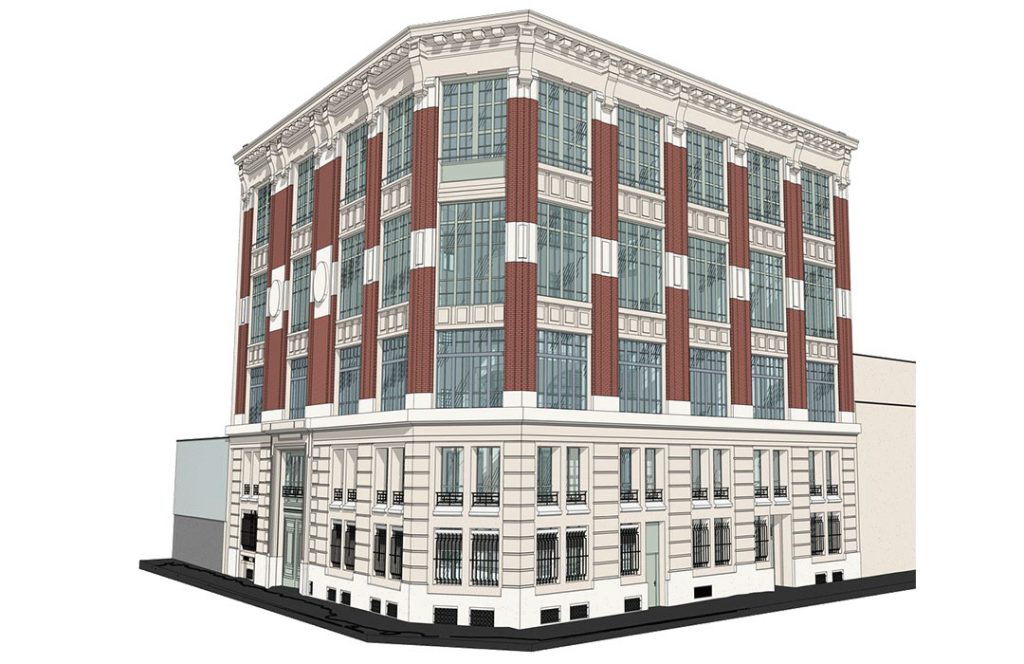

Modélisation BIM fidèle à l’existant du bâtiment historique
À partir du nuage de points, nous avons modélisé la maquette numérique sous Autodesk Revit, logiciel de référence du BIM. Elle restitue l’ensemble des éléments architecturaux :
- Hauteurs sous plafond
- Epaisseurs de murs
- Dimensions des menuiseries
- Altimétries des abords (voirie, trottoirs, etc.)
Architectes, bureaux d’études et gestionnaires du patrimoine peuvent travailler directement sur ce modèle.
Livraison de plans aux formats professionnels
Une fois la maquette finalisée, des plans techniques ont été générés et livrés aux formats PDF et DWG (compatibles AutoCAD). Ces livrables sont prêts à être intégrés aux études de faisabilité, aux dossiers de demande de permis ou aux projets de réhabilitation.
Une maquette utile dès la phase d’étude
Avec la numérisation et la modélisation 3D du bâtiment, LOGEO SEINE bénéficie :
- D’une documentation précise et à jour de l’existant
- D’un gain de temps dans la phase d’étude
- D’une réduction des déplacements sur site
- D’un support fiable pour les décisions techniques et patrimoniales
Le même relevé sert ainsi à la visite virtuelle, à la maquette BIM et aux plans du bâtiment.
