Musée Pierre Corneille

Pour une modélisation fidèle, nous avons employé deux techniques :

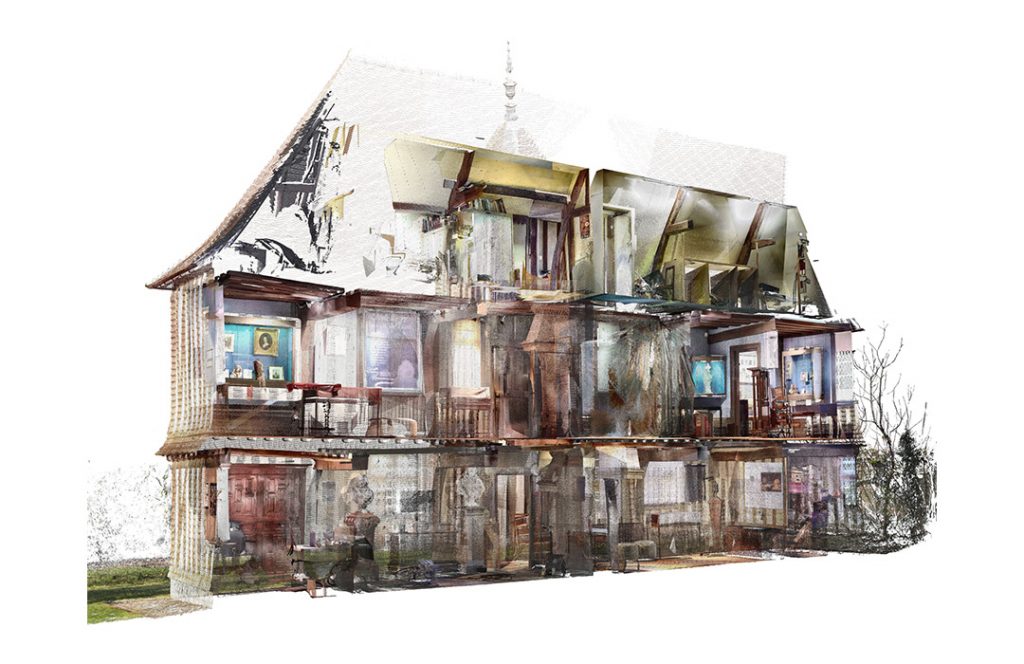

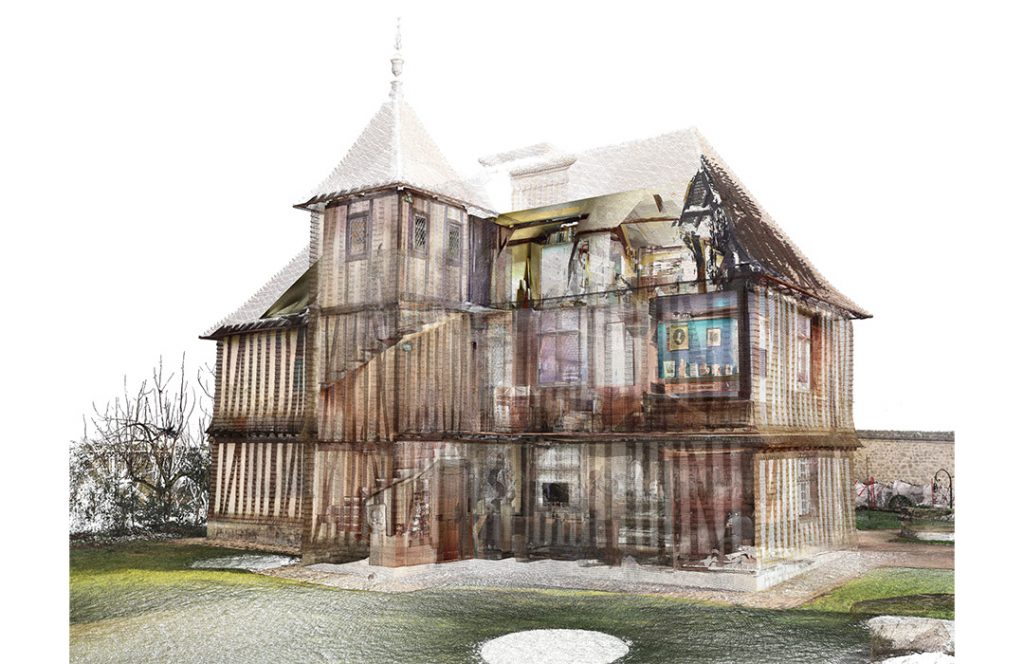

1. Lasergrammétrie (scanner 3D) : utilisée pour capturer les moindres détails des façades extérieures, des niveaux intérieurs, ainsi que pour établir une topographie précise des lieux.
2. Photogrammétrie par drone : employée pour obtenir une vue d’ensemble et des mesures détaillées de la toiture, y compris ses caractéristiques complexes et ses éventuelles altérations.

Ensemble, elles ont relevé les dimensions du bâtiment, sa structure et ses détails architecturaux.

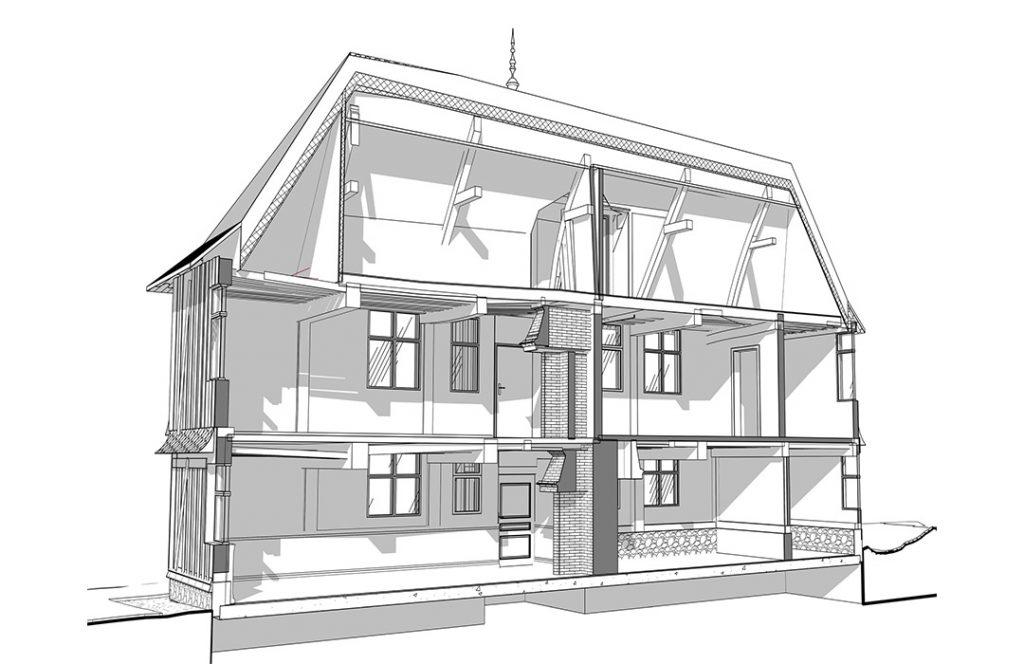

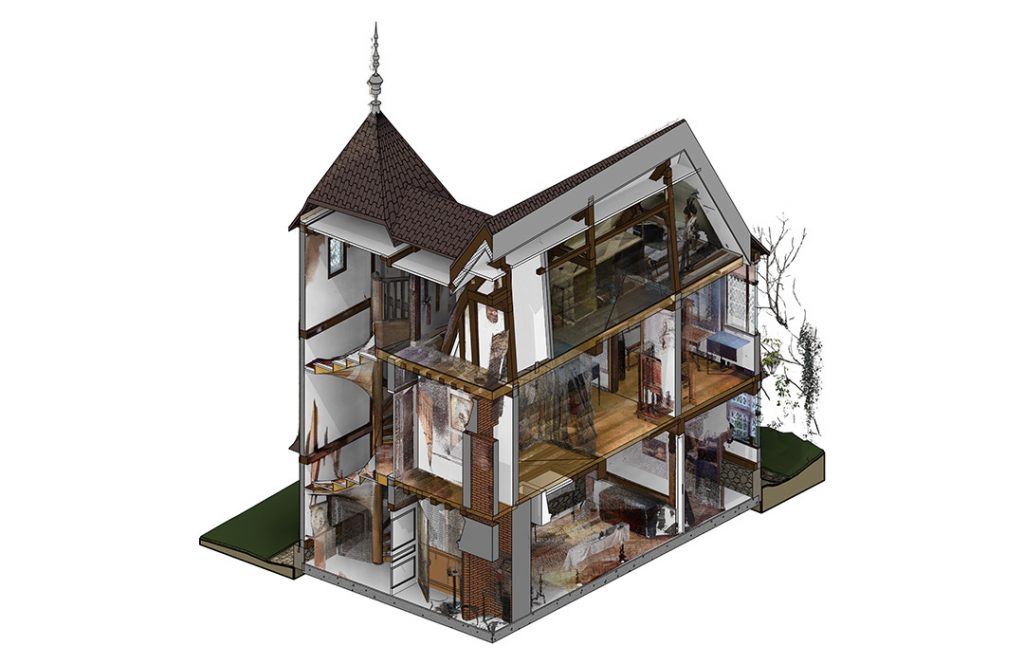

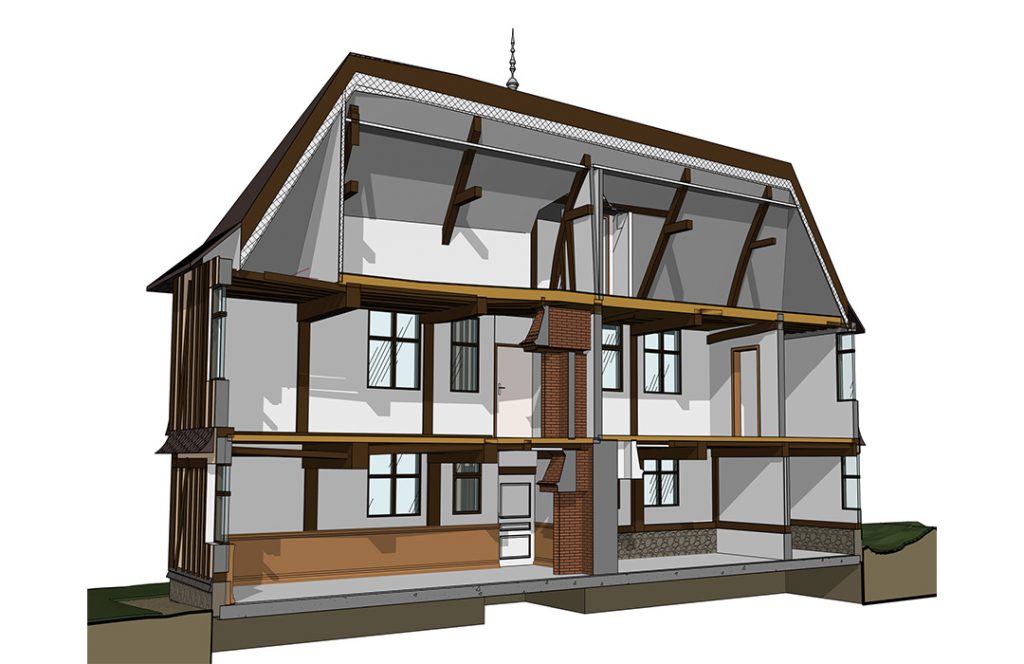

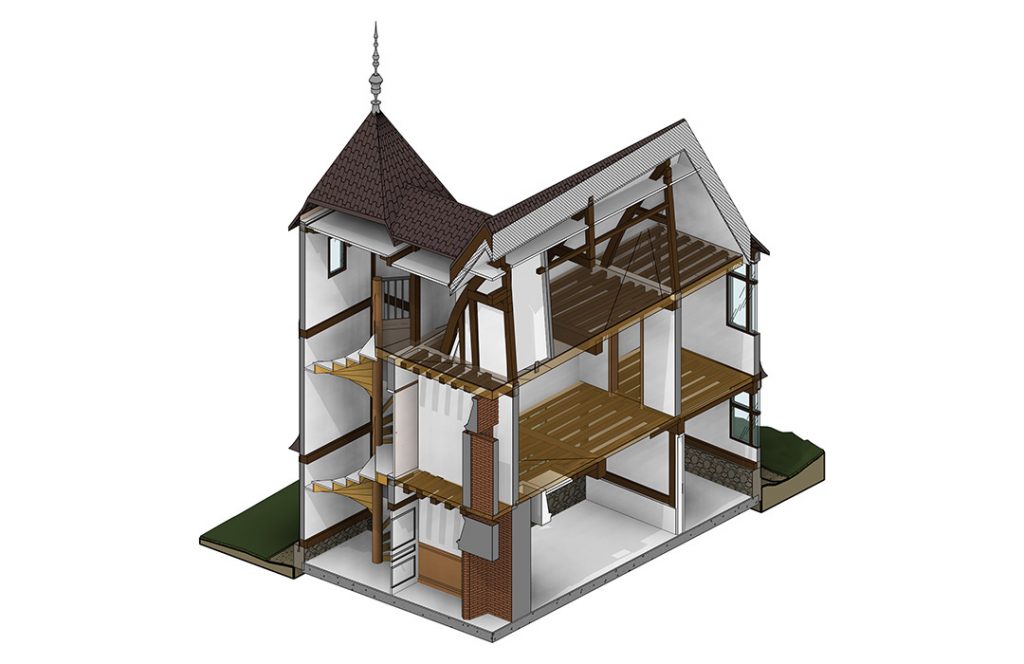

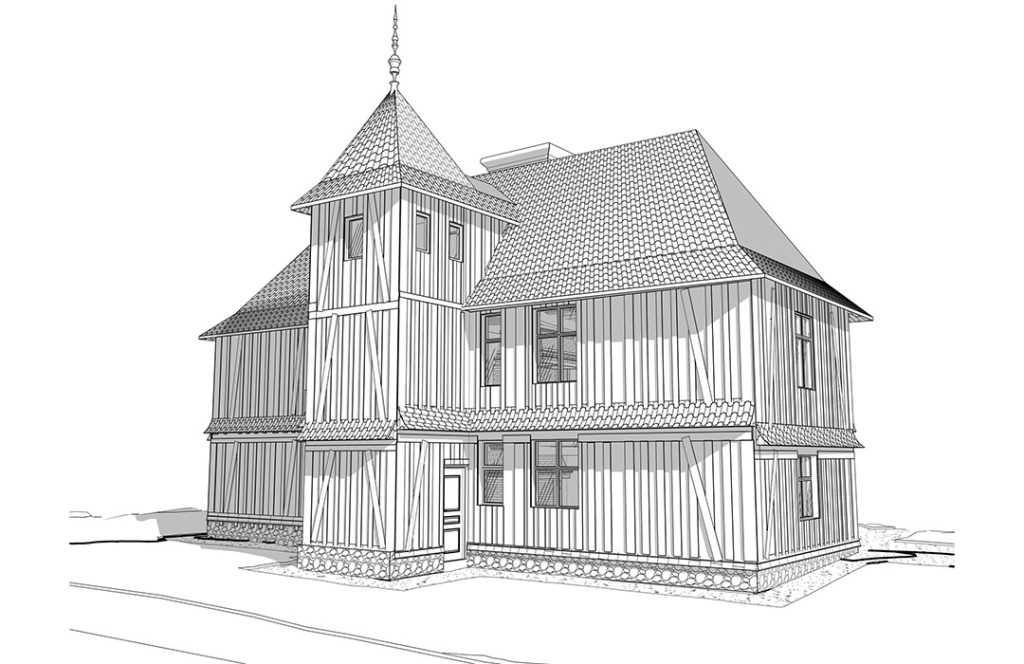

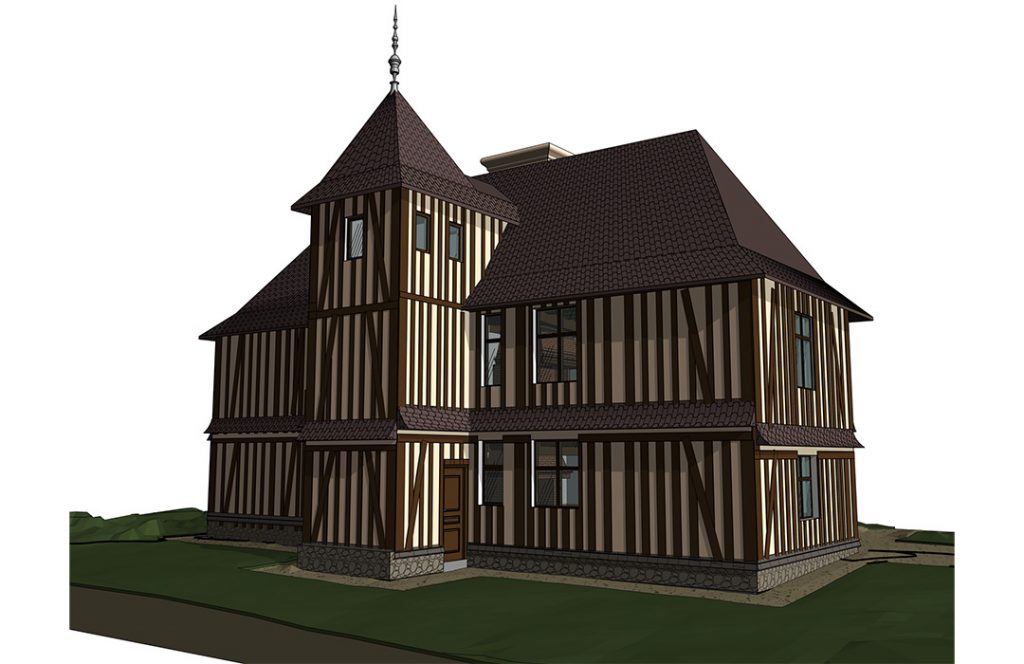

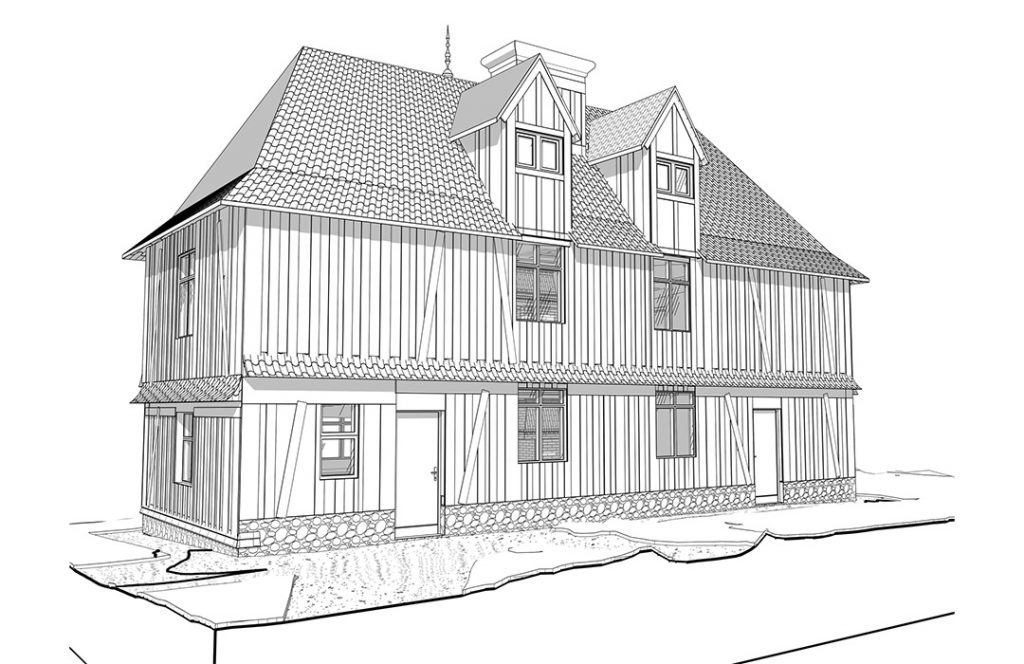

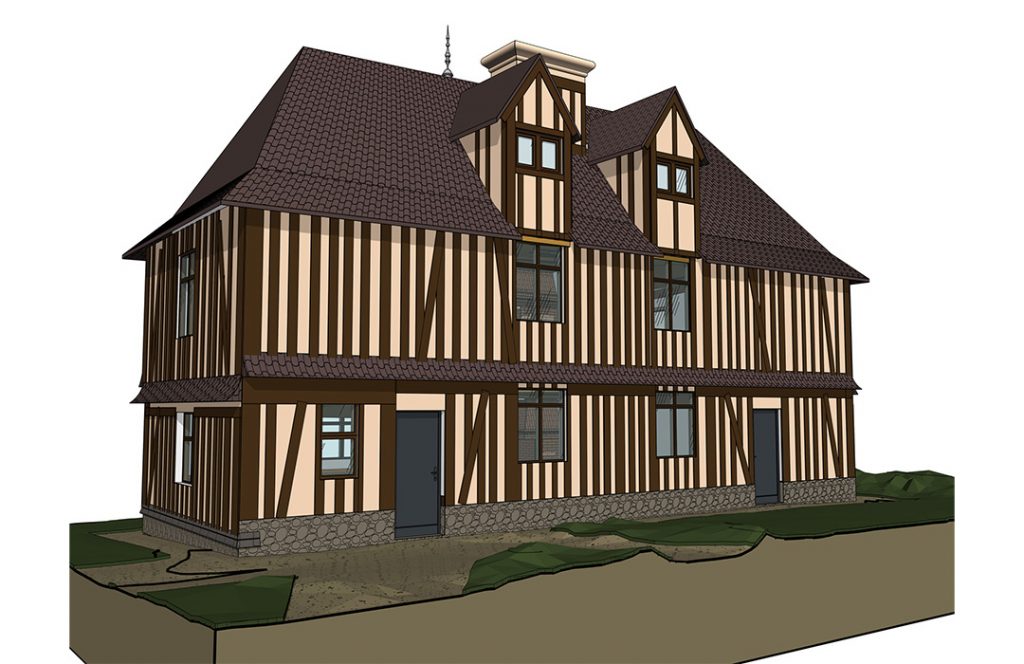

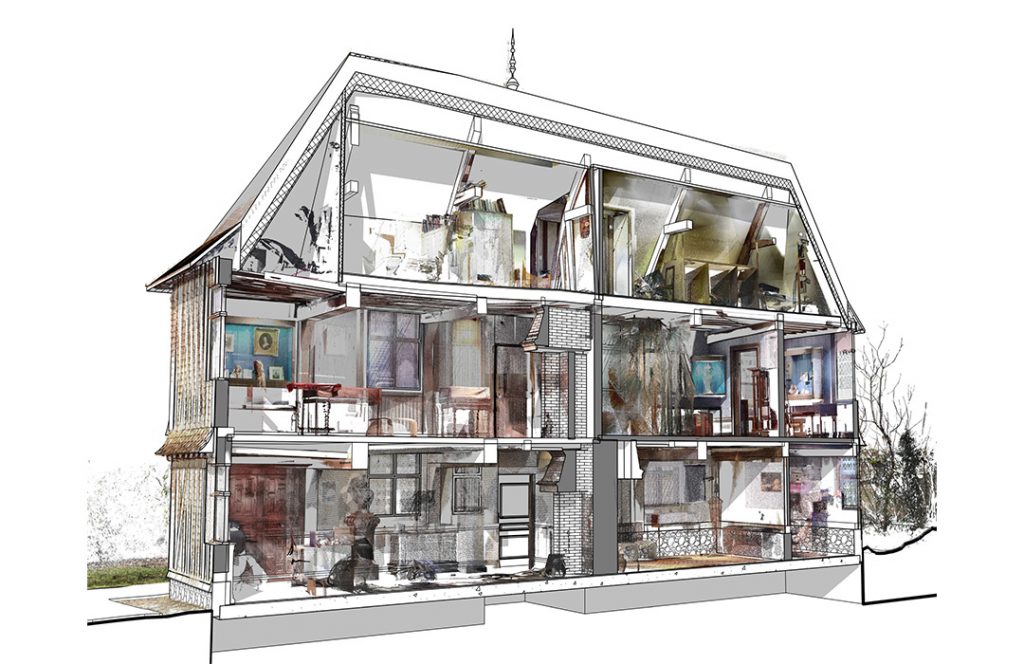

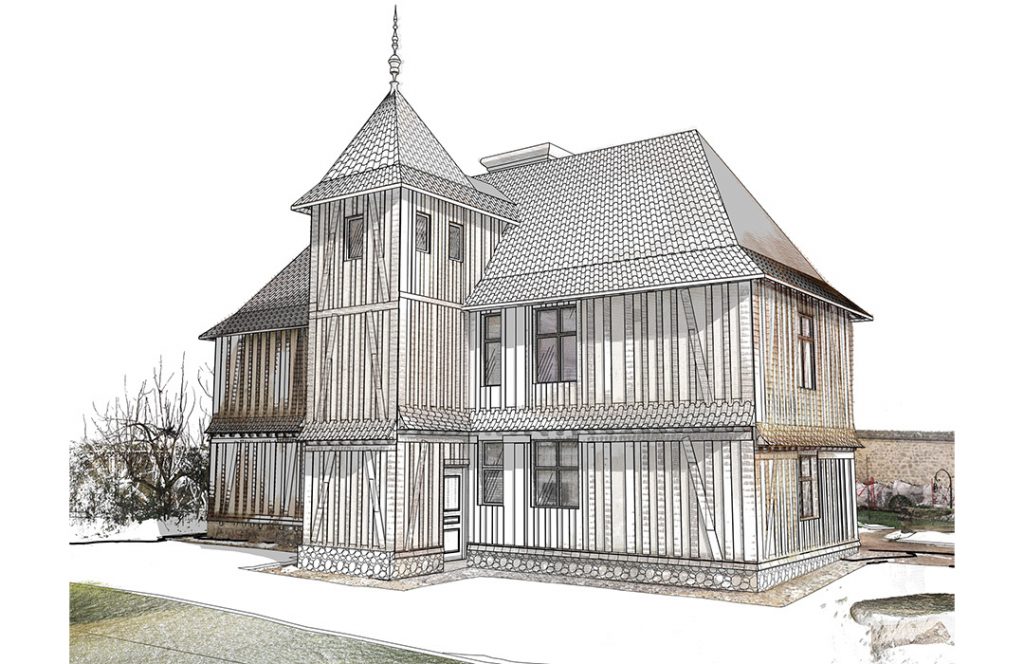

Une fois le relevé terminé, notre équipe a entrepris la modélisation numérique du bâtiment dans son état existant, en s’appuyant sur le logiciel Autodesk Revit. La maquette numérique comprend :

• Les niveaux complets et les façades,
• Les détails architecturaux comme les colombages,
• Les structures porteuses et ossatures principales,
• Les charpentes et toitures, incluant des spécificités propres à ce bâtiment de caractère.

Transmission des données pour la phase d’étude de rénovation

Nous avons ensuite transmis à notre partenaire ARTELIA les fichiers au format Revit, directement utilisables pour l’étude de rénovation. ARTELIA a conçu son projet sur cette maquette de l’état existant, en connaissant dès le départ les contraintes du site.

Sur un bâtiment ancien sans plans, ce relevé était le préalable à toute étude de rénovation.
