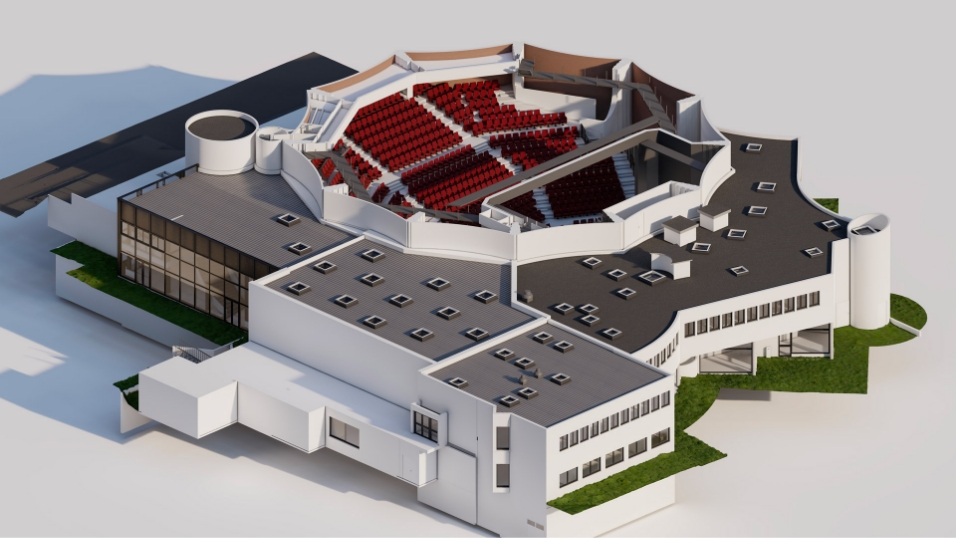

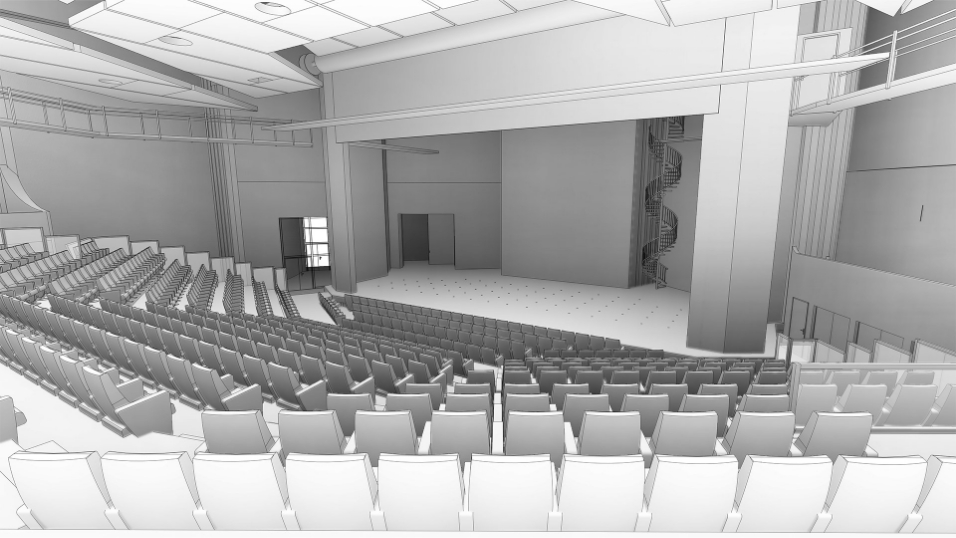

Théâtre Charles Dullin

La maquette terminée, nous en avons tiré des plans détaillés aux formats PDF et DWG, que chaque intervenant du projet peut ouvrir. Ces livrables comprennent :

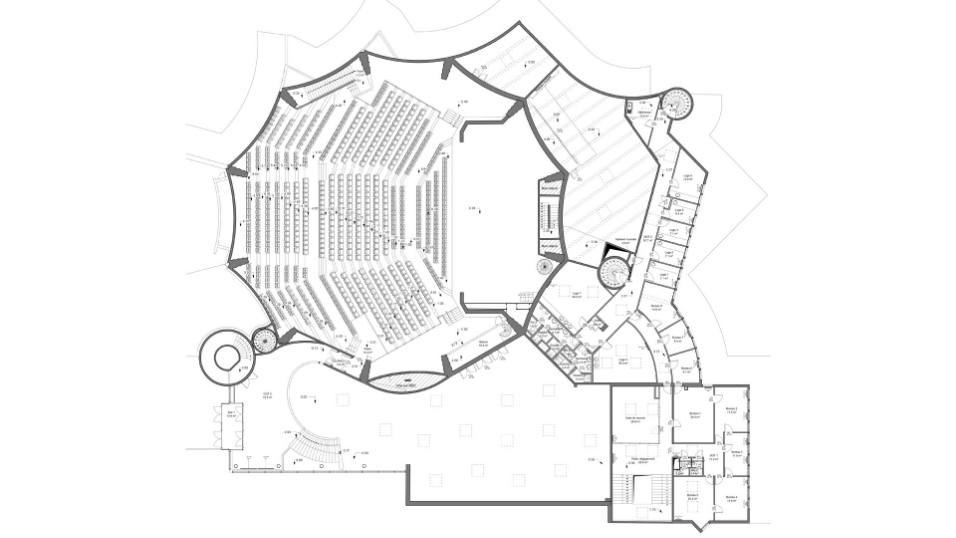

• Plans de niveaux, qui situent les différentes parties du théâtre

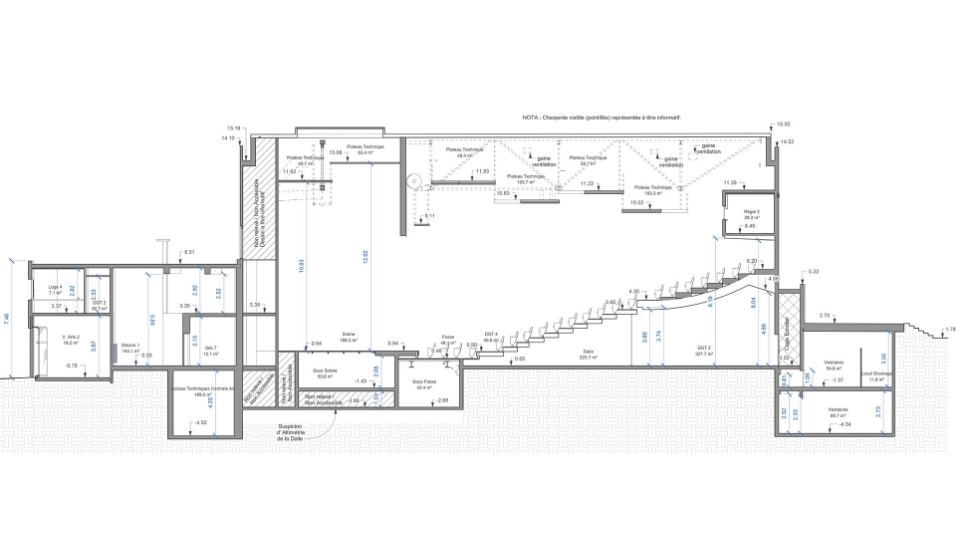

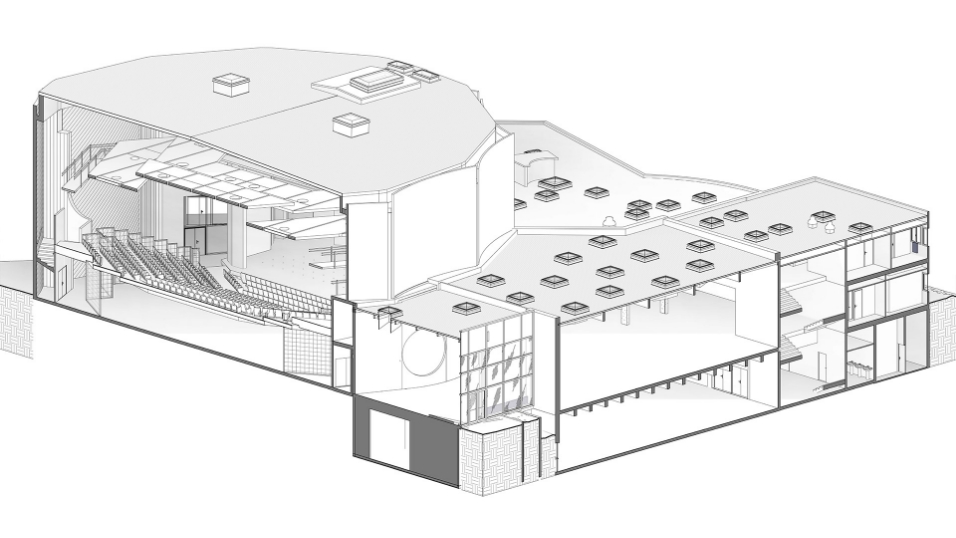

• Plans de coupe, qui montrent la structure interne du bâtiment
• Élévations, qui décrivent les façades et l’enveloppe du bâtiment

Ces deux formats se lisent dans les logiciels de conception architecturale courants, et chaque partie prenante peut reprendre les données.

550 stations de scan pour 5 000 m² modélisés

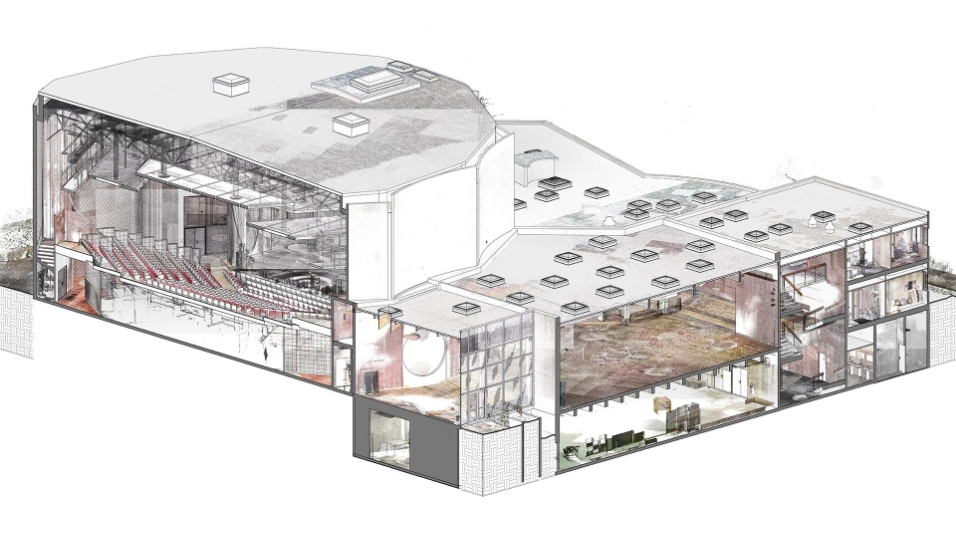

Il a fallu 550 stations de scan pour couvrir les 5 000 m² du théâtre, de la scène aux coulisses, en passant par les zones techniques et les espaces du public. Avec ce maillage serré, les détails architecturaux de tout le site figurent dans le nuage de points.

Sur un bâtiment patrimonial comme le Théâtre Charles Dullin, le scan 3D apporte plusieurs avantages :

• Précision de ± 2 mm, utile quand la rénovation touche des volumes complexes
• Archivage numérique, qui conserve l’état actuel du bâtiment
• Facilité de visualisation, les équipes de conception travaillant sur la même base
• Anticipation des contraintes, les volumes et les structures étant connus avant les études

Le relevé garde une trace de l’état du théâtre et sert de base aux aménagements à venir.
