Scan 3D de bâtiment à Alençon relevés et plans dans l’Orne
Nous relevons au scanner laser les maisons anciennes du centre, les hôtels particuliers, les bâtiments publics et les locaux d’entreprise, puis nous livrons les plans en PDF et DWG, la maquette Revit et les orthoimages de façade. Nos équipes viennent de Deauville, à 1 h 40 d’Alençon.
Relevé d’une maison ancienne à pans de bois d’Alençon
Le centre d’Alençon conserve des maisons à pans de bois et des hôtels de pierre. Avant une restauration ou un changement d’usage, nous relevons ce que les années ont déformé, de la cave à la charpente.
Caves
Les caves sont relevées avec leurs voûtes et leurs hauteurs, avant tout aménagement.
- Coupes
- Plan de sous-sol
- Nuage de points
Rez-de-chaussée sur rue
Le plan coté de l’existant précède le réaménagement de la boutique et le dossier de la devanture.

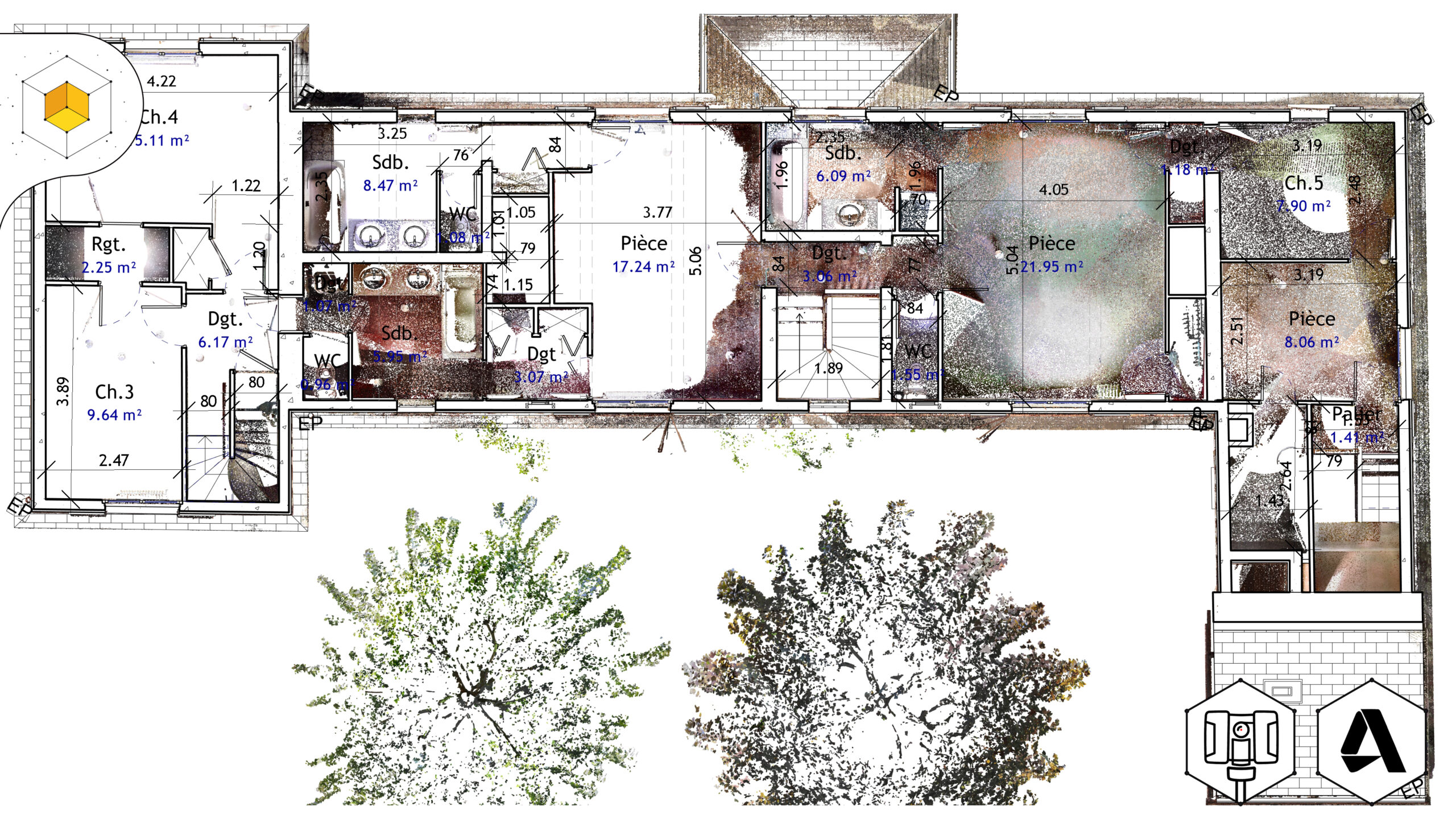

- Plan de niveau
- Élévation de devanture
- Seuils
Étages en saillie
La saillie des étages et le déversement de la façade sont mesurés sur toute la hauteur.
- Coupe verticale
- Déversement
- Abouts de solives
Pans de bois
Poteaux, écharpes et remplissages sont redessinés sur l’élévation, base du travail du charpentier.
- Élévation pièce par pièce
- Orthoimage
- Désordres
Planchers
Les niveaux réels et la flèche des planchers sont relevés avant un renforcement.
- Plans de niveaux
- Coupes
- Planéité
Façade
L’orthoimage cotée de la façade sert au dossier de restauration et au chiffrage des travaux.
- Orthoimage
- Élévation cotée
- Modénatures

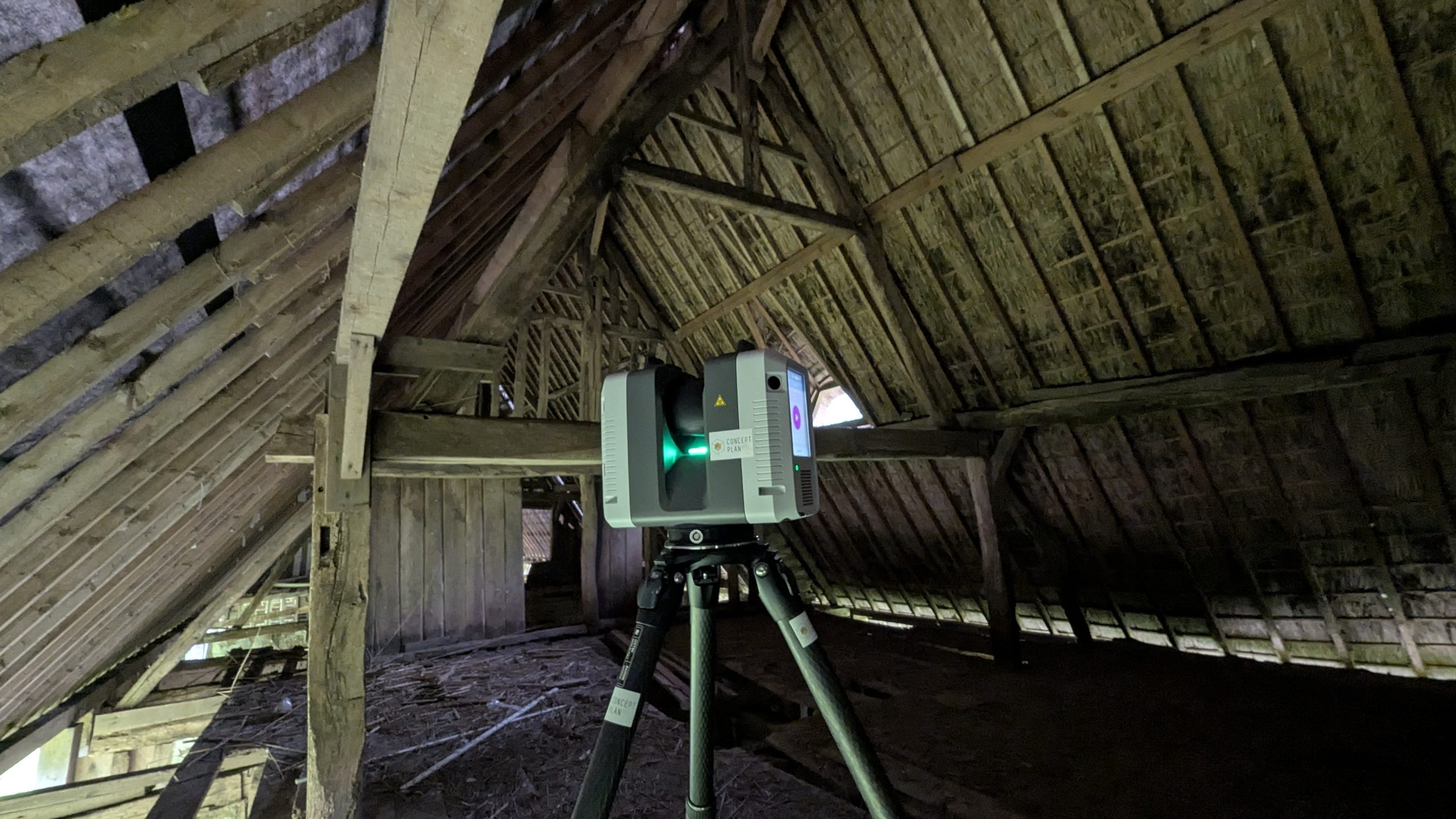

Charpente et pignon
Charpente et couverture sont relevées avant une réfection, dont le projet revient à l’architecte.
- Coupes de charpente
- Hauteurs sous rampant
- Maquette 3D
Numérisation 3D et livrables dans l’Orne
Comme le déplacement depuis Deauville se prépare, nous relevons tout en une fois ; chaque planche donne ensuite le contenu et les formats d’un livrable.

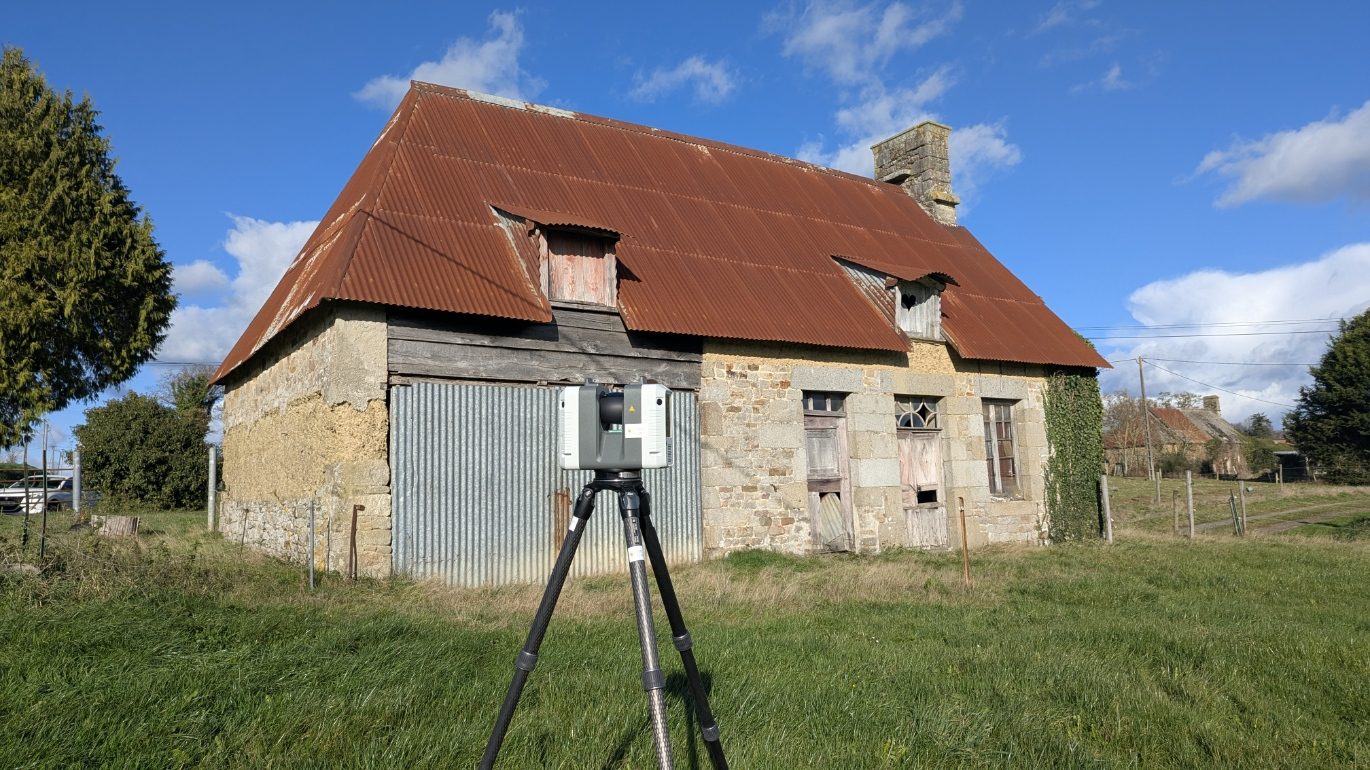

Relevé par scanner 3D
Au manoir de Branville, 89 stations ont donné le nuage de points d’où sont sortis les plans, les coupes et les façades.
- Livré
- Nuage de points, plans, coupes
- Formats
- PDF · DWG
Maquette BIM et jumeau numérique
Une maquette Revit au niveau de détail que demande l’architecte, comme pour Point Architecte à Branville.
- Formats
- Revit · DWG

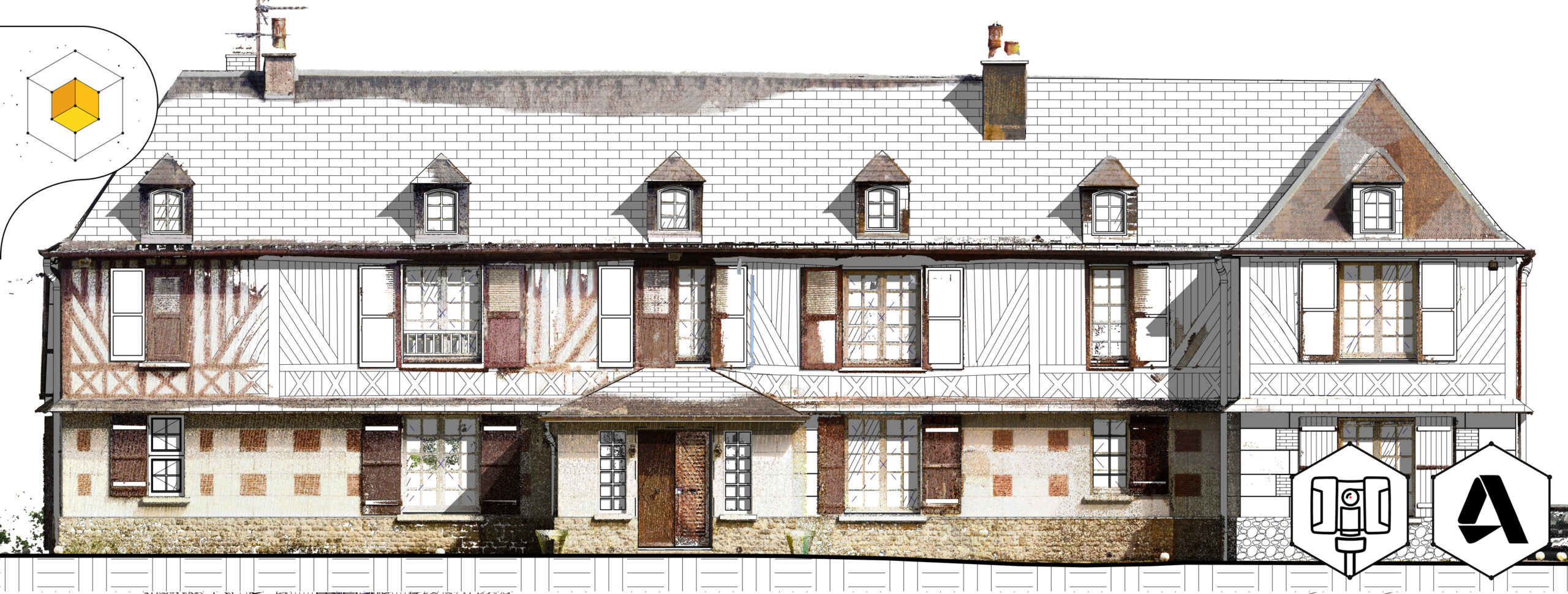

Façades et orthoimages
Des élévations à l’échelle des façades en granit ou à pans de bois, pour un ravalement ou une restauration.
- Formats
- Orthoimage · PDF · DWG
Visite virtuelle 360°
Un hôtel particulier, une salle ou une boutique d’Alençon à visiter en ligne.
- Livré
- Lien à publier
Aménagement virtuel
Une maison ancienne ou des locaux d’entreprise réaménagés en images avant les travaux.
- Livré
- Images de synthèse HD
Déclaration préalable et permis de maison
Les plans et l’insertion de votre projet jusqu’à 150 m² après travaux ; au-delà, notre relevé sert de base à l’architecte, auteur du projet.
- Livré
- Plans, Cerfa, insertion 3D
Photogrammétrie, scan laser et drone dans l’Orne
À Alençon, sur les hôtels particuliers en granit comme sur les maisons à pans de bois ou en brique, nous associons le scanner laser et la photographie.
La photogrammétrie photographie un même point depuis plusieurs positions pour en calculer la profondeur, comme le font nos deux yeux. Les clichés deviennent un modèle en trois dimensions.
Recalé sur le nuage de points du scanner, ce modèle donne une maquette précise, avec la texture des matériaux, pour concevoir des travaux ou documenter un bâtiment.
Toitures, cours et jardins photographiés par drone, lorsque les autorisations de vol le permettent.
Les façades en granit, en brique ou à pans de bois sont photographiées puis recalées sur le scan.
Nous relevons à courte distance les balcons en fer forgé, les lucarnes et les sculptures.
Scan et drone pour les relevés à Alençon
Le drone complète le scanner sur les toitures et les façades hautes.
Nous vérifions avant le vol les règles applicables au lieu, et relevons depuis les points hauts accessibles si le survol n’est pas autorisé.
Usages du scan 3D pour les projets alençonnais
Dans l’Orne, nous relevons des hôtels particuliers, des manoirs et des bâtiments publics, pour des projets variés.
Concevoir sur un bâti ancien
Des plans fiables d’un manoir ou d’une maison de ville, comme pour le manoir de Branville.
Vérifier une structure
Le nuage de points mesure les déformations d’un plancher, d’un mur ou d’une charpente.
Suivre un chantier
Des scans successifs, comparés au projet, montrent l’avancement réel.
Documenter le patrimoine ornais
Qu’il soit en granit, en brique ou à pans de bois, le relevé conserve l’état d’un édifice avant les travaux.
Atouts du relevé laser à Alençon
Du manoir à la maison de ville, le scan 3D rend le relevé plus sûr et plus complet.
Les murs et charpentes tels qu’ils sont
Murs, planchers et charpentes sont relevés avec leurs défauts.
Un seul déplacement depuis Deauville
Le relevé se fait en une intervention, même loin de nos bureaux.
Le bâtiment et ses abords en une fois
Le nuage de points contient l’ensemble du bâtiment et de ses abords.
Une maquette jusqu’à l’entretien
Elle suit le projet de la conception à l’entretien.
Juger le projet avant les travaux
Vues 3D et visites virtuelles permettent de juger un projet avant les travaux.
Alençon et l’Orne, à 1 h 40 de Deauville

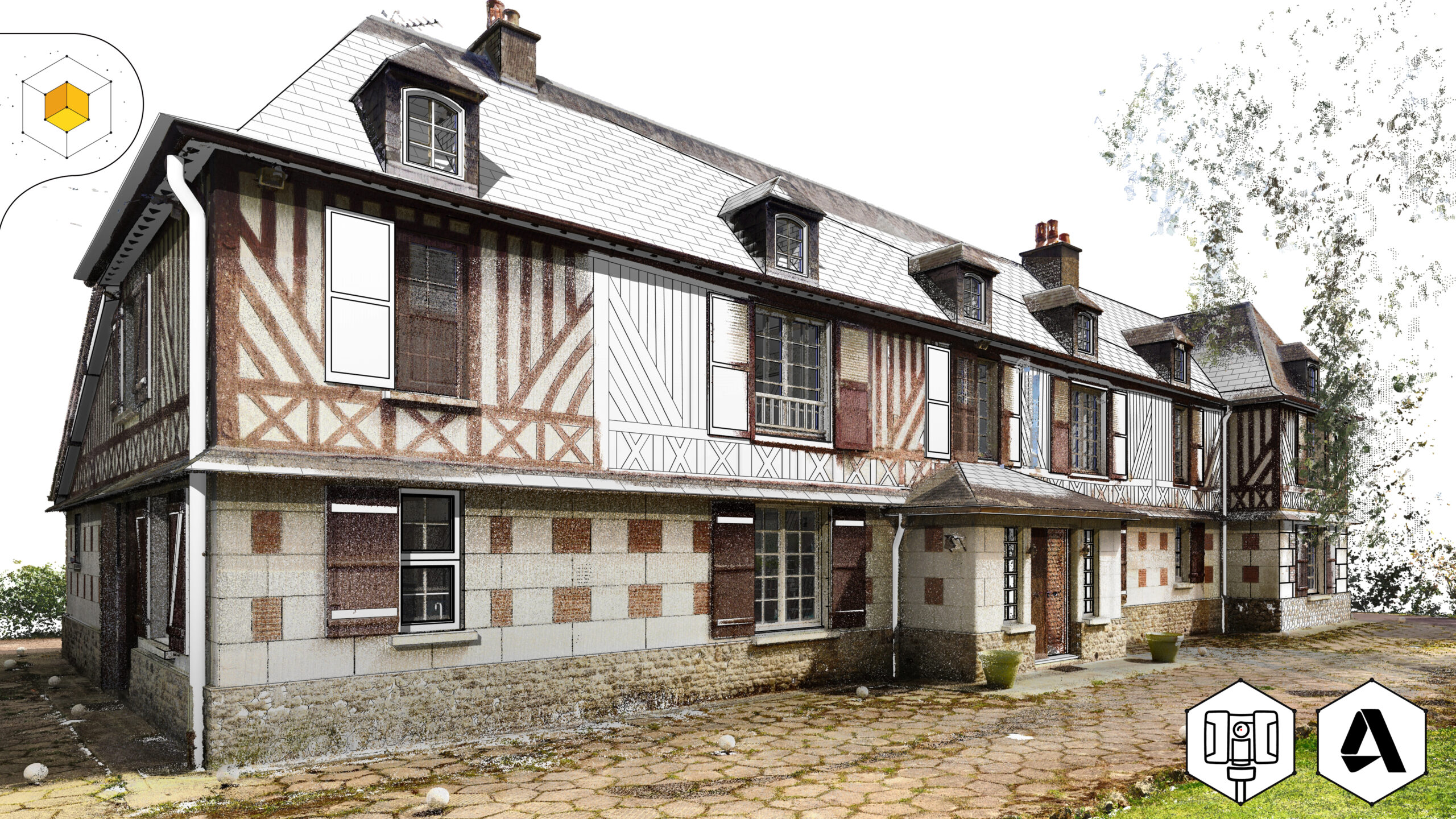

Manoir de Branville, relevé pour Point Architecte
Un manoir relevé pour l’architecte du projet
L’architecte Jean-Pierre Bernard, de Point Architecte, nous a confié le relevé complet d’un manoir à Branville, dans le Calvados, en 89 stations de scan.
Nous avons modélisé la maquette numérique et livré les plans en PDF et DWG, base de son projet.
- Lieu
- Branville, Calvados
- Date
- Juin 2021
- Pour
- Point Architecte
- Relevé
- 89 stations de scan
- Livré
- Maquette numérique, plans PDF et DWG
Villas, manoirs et maisons de caractère en maquette
Des maisons de caractère de la côte normande relevées au scanner laser et modélisées sous Revit.
Villa, Villers-sur-Mer
Manoirs, villas et patrimoine relevés en Normandie
Toutes nos réalisations

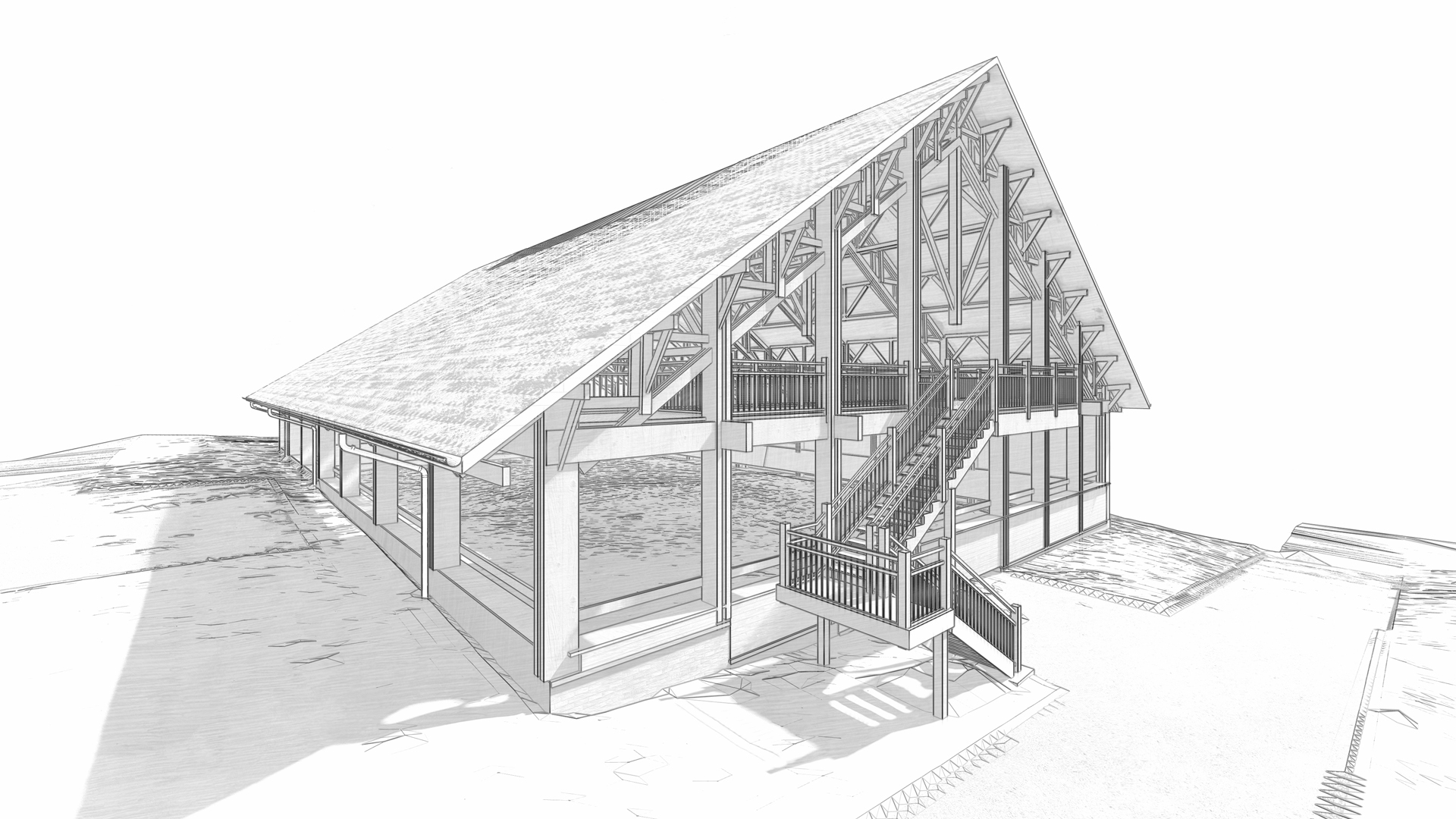

Goustranville (14)
Campus international du cheval
- bâtiments modélisés
- 15
- relevé en
- 2020
Mézidon Vallée d'Auge (14)
La Loco, salle de spectacles
- panoramas créés
- 28
- relevé en
- avr. 2022
Caen (14)
Centre Esquirol, CHU de Caen
- stations de scan
- 1200
- relevé en
- sept. 2023
Villers-sur-mer (14)
Villa Carmen
- stations de scan
- 550
- relevé en
- mai 2022

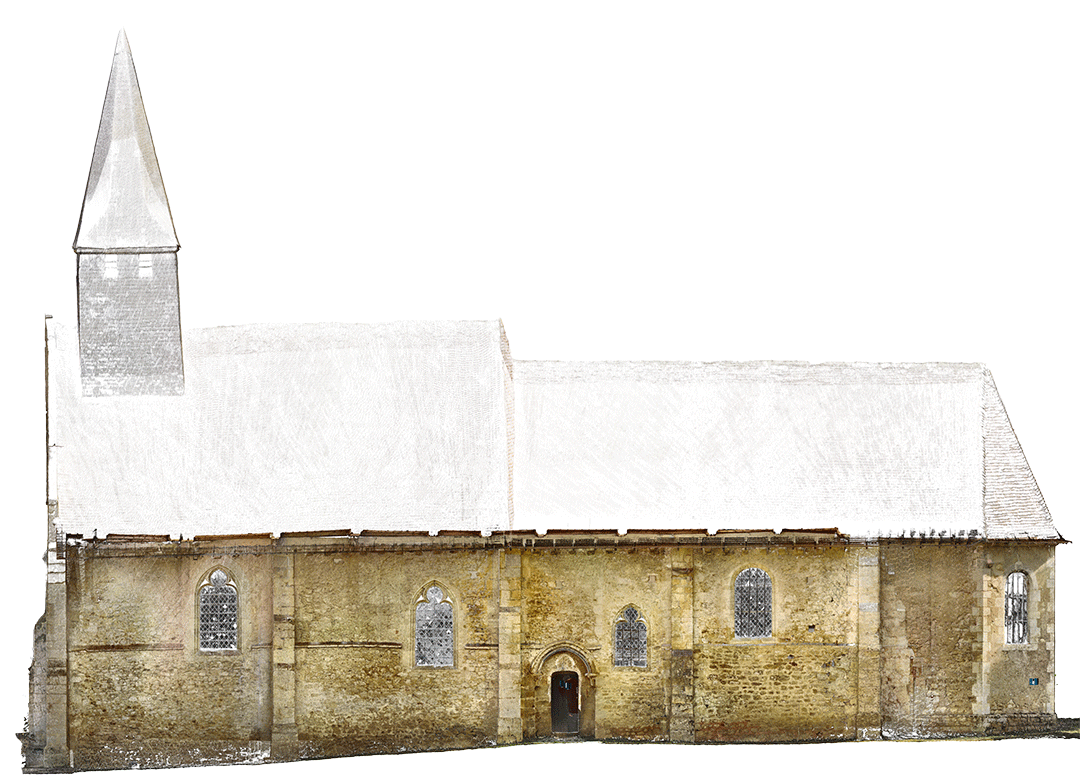

Autigny (76)
Église d’Autigny
- stations de scan
- 40
- relevé en
- oct. 2017
Petit Couronne (76)
Musée Pierre-Corneille, Maison des Champs
- stations de scan
- 66
- millions de points
- 420
- relevé en
- déc. 2024
Prix d’un relevé par scanner laser à Alençon
Avec l’adresse, la surface et quelques photos, nous chiffrons le relevé, le déplacement depuis Deauville et chaque livrable.
Surface et étages
Une maison ancienne sur plusieurs étages, découpée en petites pièces, demande plus de stations qu’un local d’entreprise ouvert.
Détail des façades et charpentes
Des plans simples se modélisent vite ; redessiner pans de bois, moulures et charpente demande plus de temps.
Livrables chiffrés
Le devis chiffre à part les plans, les façades, les coupes, la maquette Revit, les orthoimages et la visite 360°.
Accès et déplacement
Le trajet depuis Deauville, des combles difficiles d’accès ou un site occupé fixent la durée de l’intervention.
Date souhaitée
Une date de dépôt ou de consultation se planifie avec nous dès le devis, déplacement compris.
Concept-plan.net pour relever un bâtiment à Alençon
L’Orne est à 1 h 40 de Deauville ; nous préparons chaque intervention pour que le relevé tienne en un déplacement.
Des techniciens du patrimoine
Nous relevons régulièrement des manoirs, des hôtels particuliers et des maisons anciennes.
Scanner, photos et drone selon le site
Scanner laser et photogrammétrie, au sol et par drone quand c’est permis.
Un seul interlocuteur
Le relevé, la modélisation et la livraison sont assurés par la même équipe.
Pas de délocalisation
Nos techniciens font tout le travail en France, sans sous-traitance.
Architectes et particuliers
Nous travaillons pour des cabinets d’architecture comme pour des propriétaires.
Des livrables définis avec vous
Nous définissons avec vous ce dont votre projet a besoin.
Relevé 3D, architecte et géomètre-expert dans l’Orne
Sur un projet de travaux à Alençon, chaque intervenant garde son périmètre. Le nôtre se limite au bâti existant.
Concept-plan.net
Nous dessinons le bâtiment tel qu’il est aujourd’hui.
- Scan laser et nuage de points recalé
- Plans de niveaux, coupes et façades
- Maquette numérique, visite 360° et images
- Déclaration préalable, et permis d’un particulier jusqu’à 150 m² après travaux
L’architecte
Il conçoit le projet.
- Indispensable pour un particulier au-delà de 150 m² après travaux, en surface de plancher ou en emprise au sol
- Indispensable pour une société
- Il reprend notre relevé comme base de conception
Le géomètre-expert
Il est le seul à pouvoir borner une propriété.
- Bornage et limites
- Relevé topographique du terrain
